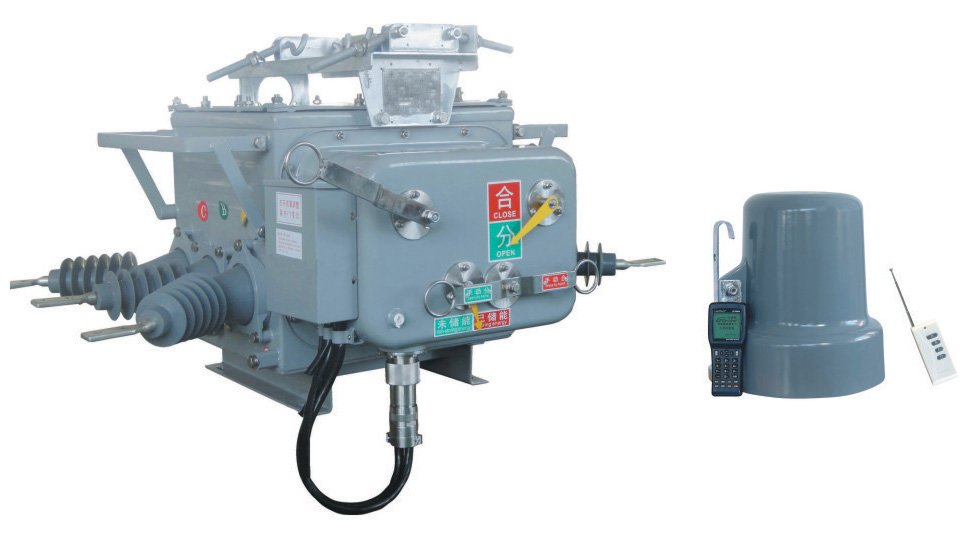

ZW20A-12F户外智能分界真空断路器

产品简介

10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用 户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将 使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。

ZW20A-12型户外用户分界真空断路器，是解决上述波及事故的理想设备，该设备出线侧内置零序电流互感器，与分界控制器配合使用。安装于10kV架空配电线路的T接处或用户端，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。 适合用于变电站，工矿企业，农村电网配电系统作保护和控制及频繁操作场所之用。

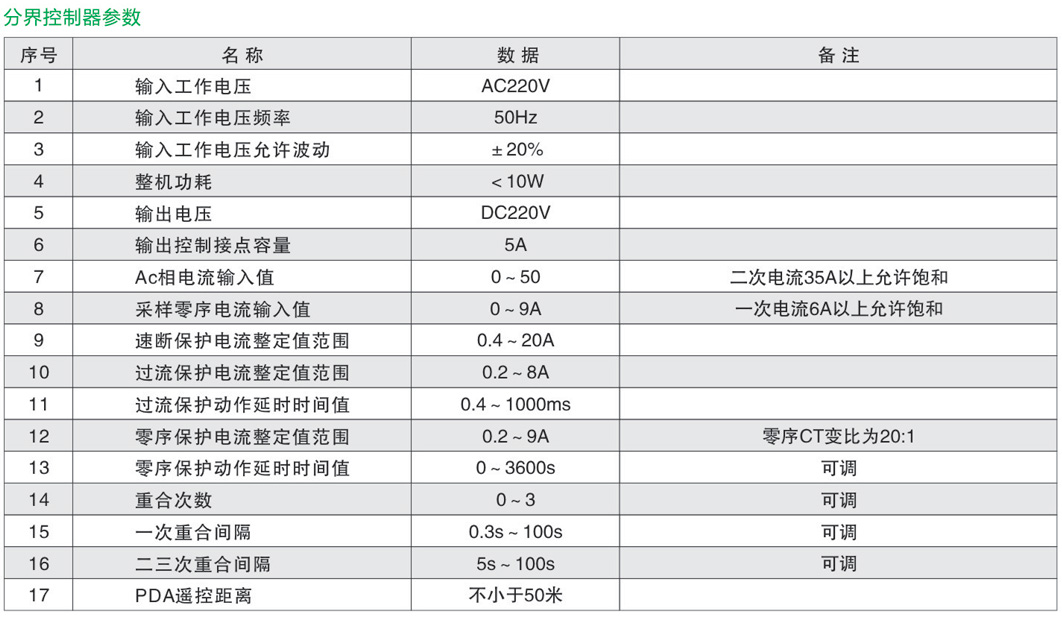

分界控制器说明

分界控制器在电力系统中实时监测配电系统的运行情况，能根据配电系统故障情况下的 电参数数据变化实际，及时准确判断系统线路产生故障的性质（属于瞬时性/永久性），通过 断路器自动切除永久性故障线路，恢复其它非故障线路的供电。本控制器具有防涌流、过流 保护、速断保护、小电流接地保护和失压保护等保护环节，还具有重合闸功能、重合闸后加 速功能。通过相应设定，可以实现配电线路的自动保护，非常适合在城乡配电网中使用。

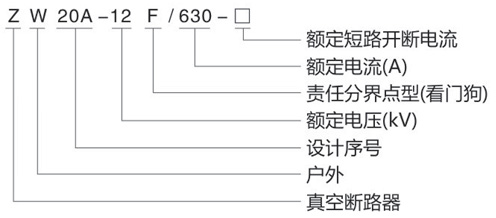

产品型号及含义

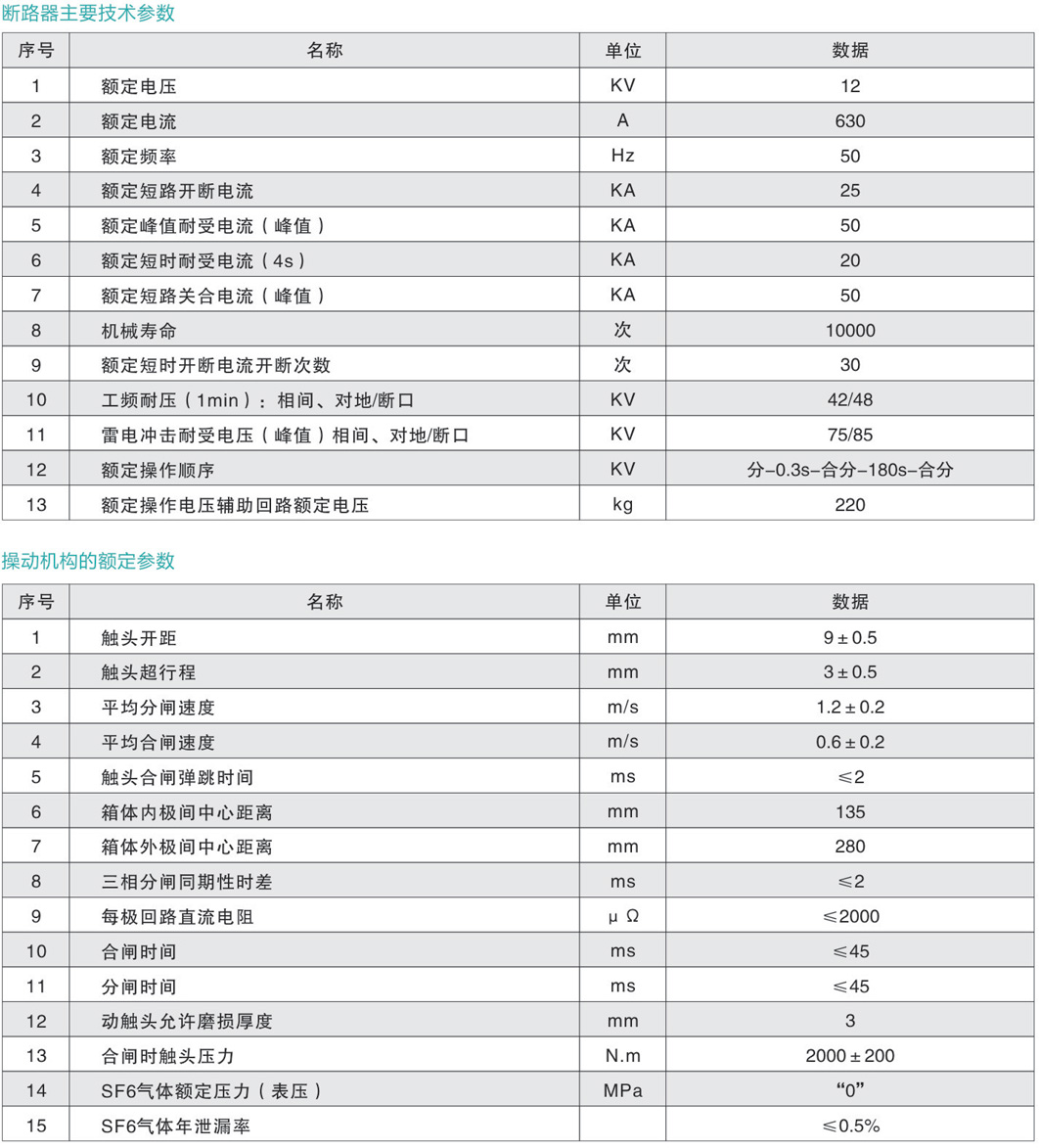

主要技术参数

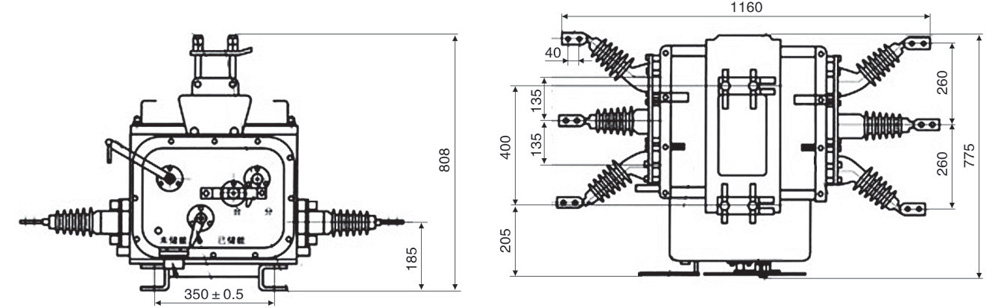

外形及安装尺寸
