ZAM3LE(CY)系列自动重合闸剩余电流动作断路器

适用范围

ZAM3LE(CY)系列电子式剩余电流断路器的额定绝缘电压为1000V，适用于交流50Hz，额定电压400V，额定电流至630A的三相四线中性点直接接地(TT)配电网络。用于提供间接接触保护；防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；并可用来分配电能和保护线路的过载和短路；对线路的过压、欠压、缺相具有保护功能。

符合标准：GB14048.2-2008、 GB/T 14092.3-2009 、GB/T 20645-2006 、G B/Z6829-2008。

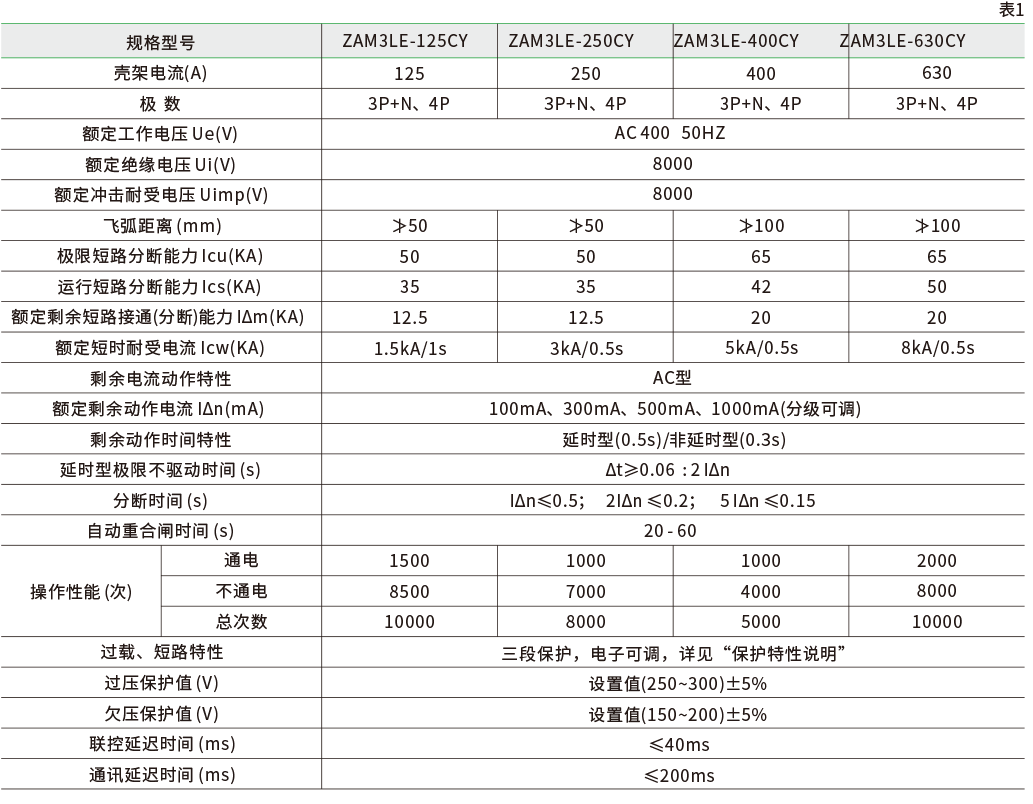

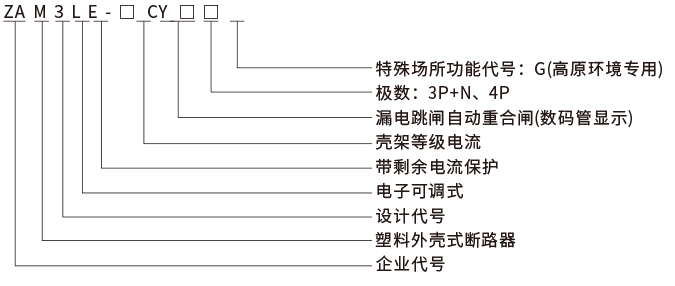

型号及含义

选择特殊场所ZAM3LE(CY)自动重合闸剩余电流动作断路器可满足光伏、风电、高原和低温至-20℃环境条件下使用，符合GB/T 20645《特殊环境条件 高原用低压电器技术要求》，通过标准规定的相关试验。

正常工作条件

·周围空气温度：-20℃～+65℃，且24h平均值不超过+35℃，正常使用环境温度范围：-5℃～+40℃；用于-20℃～-5℃环境温度下的工作条件，在订货时须向本厂申明；环境温度高于+40℃时，需降容使用，降容系数见表2。

·海拔：安装地点海拔≤2000m。安装海拔在2000m至5000m可特殊订制，需降容使用，工作性能参照表3修正值。

主要功能和特点

·采用高性能32位ARM微处理器，实时进行信号处理和智能控制；

·液晶中文显示，人机界面友好，操作简便；

·剩余电流(漏电)保护，剩余电流档位可在线整定，具有重合闸功能；

·四种自动档位方式(高灵敏度，中灵敏度，低灵敏度，全自动)任选，可实时监测跟踪线路剩余电流，自动调节档位，保证产品的投运率和可靠性；

·长延时、短延时和瞬时三段保护，采用电子式脱扣，与电源电压无关；

·具有高分断能力，保证线路短路保护的可靠性；

·过压保护，欠压保护，缺相保护；

·线路剩余电流、三相电源电压、负荷电流实时显示；

·保护功能及参数可在线设置修改；

·跳闸类型(剩余电流、闭锁、过载、欠压、过压、缺相)识别、显示，并可存储、查询、删除。

·网络型具有通信功能，可实现遥信、遥测、遥控、遥调。

外形及安装尺寸

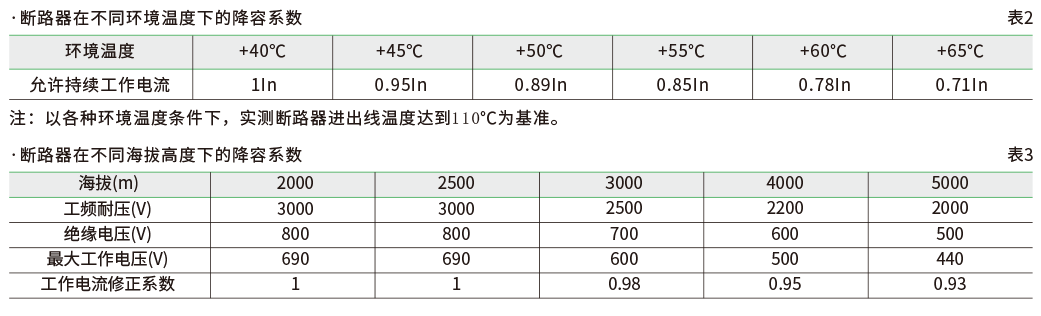

降容系数

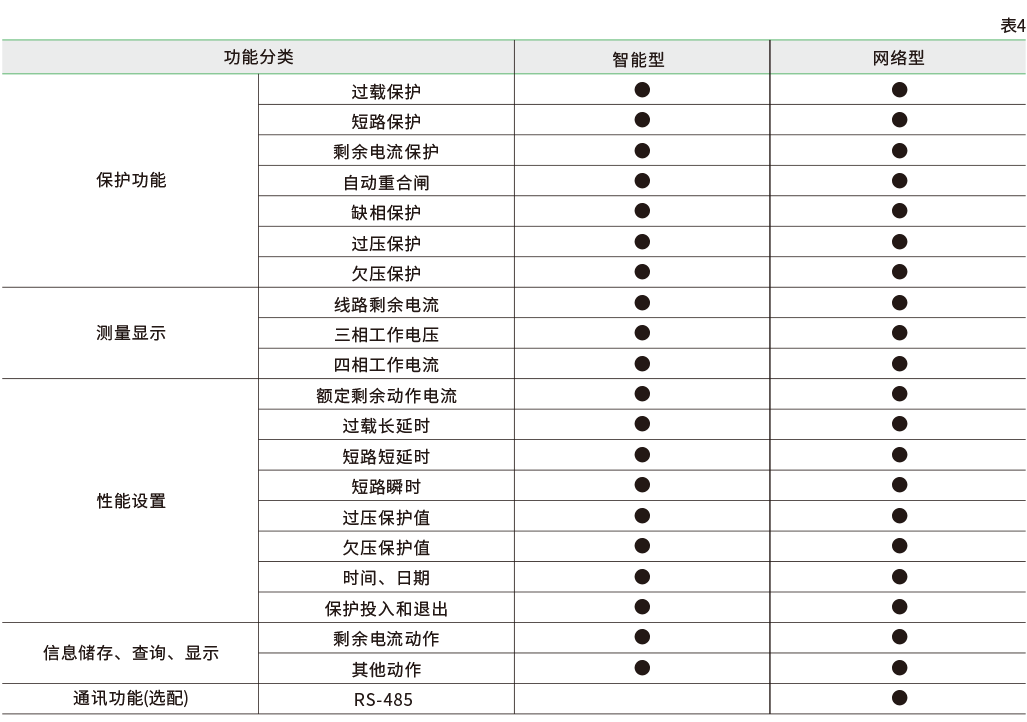

断路器分类及功能

保护特性说明

·过载长延时保护

1)动作值设定范围

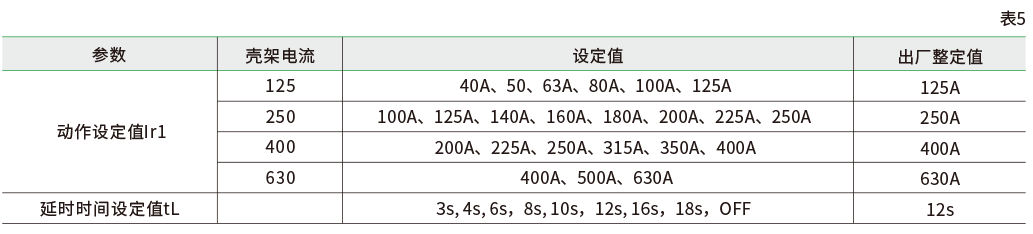

过载长延时参数设定

2)动作特性

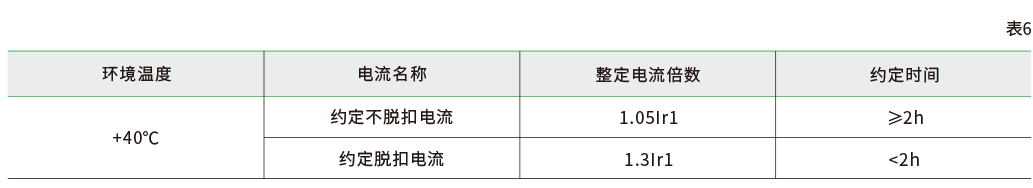

保护动作特性

3)延时特性

过载保护按反时限特性进行：

T=(6Ir1/I)2tL 延时精度：±10%

其中T为动作时间值，Ir1为长延时保护设定值，I为故障电流，tL为长延时时间设定值

·短路短延时保护

短路短延时保护防止配电系统的阻抗性短路，跳闸延时是为了实现选择性保护。

1)短路短延时保护相关参数设定

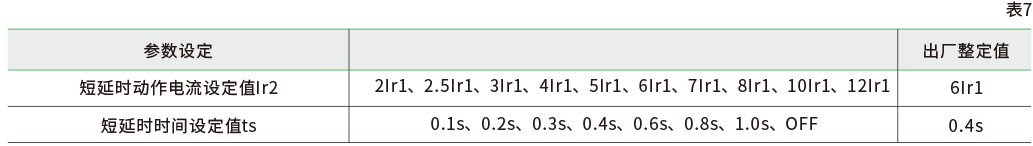

短路短延时参数设定

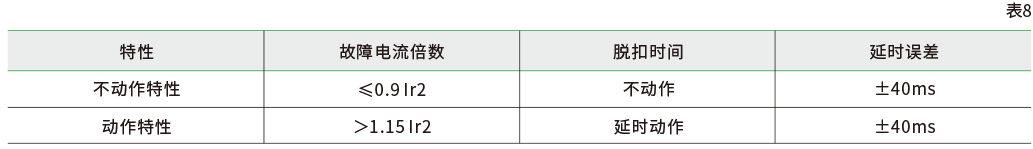

2)短路短延时保护动作特性

短路短延时动作特性

·瞬时保护

1)短路瞬时保护相关参数设定

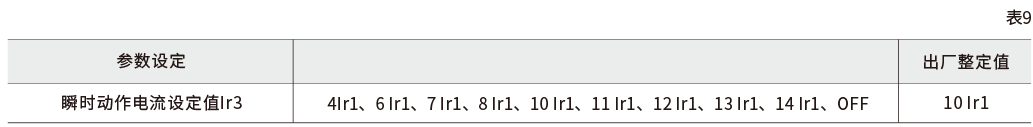

瞬时参数设定

3)自动档位模式

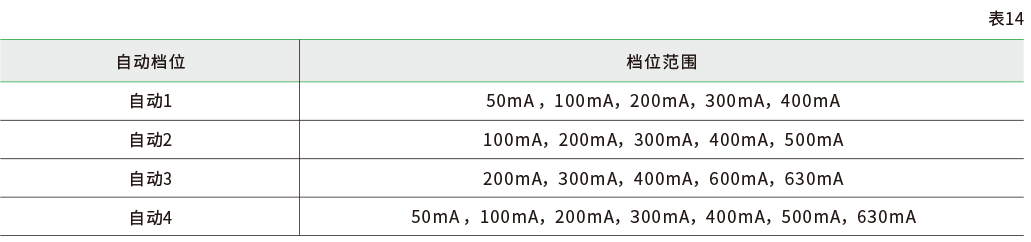

3种自动档位各自档位范围：

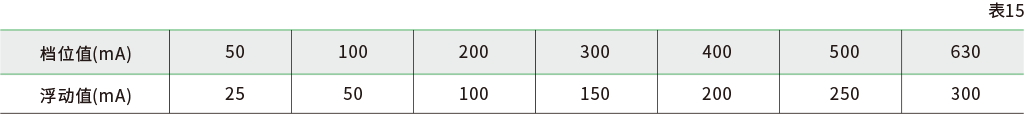

自动档位模式下，各档位值及浮动值：

当剩余电流大于该档位浮动值而未达到其动作值且稳定维持1s后，档位上浮一档，以此类推，直至最大档位；当剩余电流小于该档位下一档的浮动值且稳定维持1s后，档位下浮一档，以此类推，直至最小档位。以“自动2”档位，线路初始剩余电流为100mA为例。断路器通电，档位自动整定在300mA档。当剩余电流增大至150mA以上并稳定1s后，档位变化至400mA档；当剩余电流减小至150mA以下并稳定1s后，档位变化至200mA档。

4)自动重合闸

当剩余电流超过动作电流值档位动作跳闸后，经过20～60秒的时间能自动重合闸，但手动合闸不受时间限制。如合闸后5秒内故障电流消除，则合闸成功，断路器正常运行；如故障电流没有排除，断路器再次跳闸且闭锁，不可自动重合闸，必须人工操作合闸。

·过压保护功能

当线路相电压高于过压保护设定值时，断路器保护跳闸。当线路电压恢复到正常电压后，断路器可自动合闸投运。过压保护的设置值范围为250V~300V，出厂设置为280V，用户可自行设定或关闭保护。

·欠压保护功能

当线路相电压低于欠压保护设定值时，断路器保护跳闸。当线路电压恢复到正常电压后，断路器可自动合闸投运。欠压保护的设置值范围为150V~200V，出厂设置为170V，用户可自行设定或关闭保护。

·缺相保护功能

当线路电源端出现缺相时，断路器保护跳闸。当线路恢复到正常电压后，可自动合闸投运。

·联动保护功能

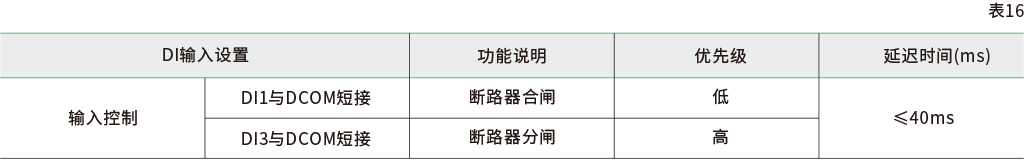

通过联动接口可与其他消防设备进行联动保护具体如下:

注意：若长时间短接会令短路一直处于分闸状态

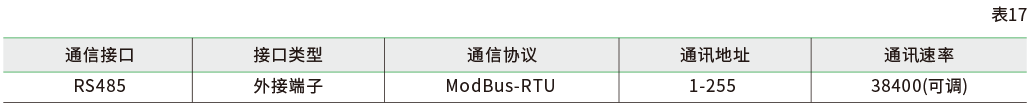

通信功能

1)通讯寄存器单元分配表

 请与我司售后服务人员联系获取。

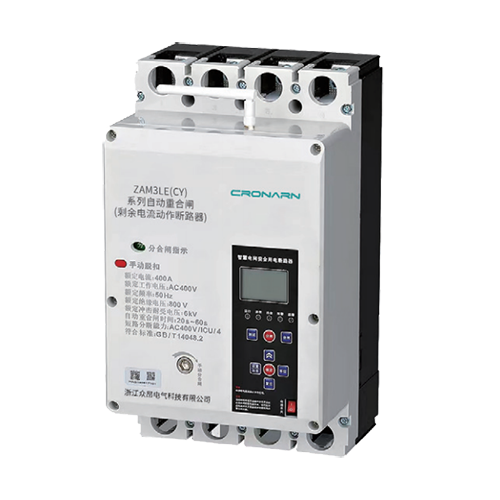

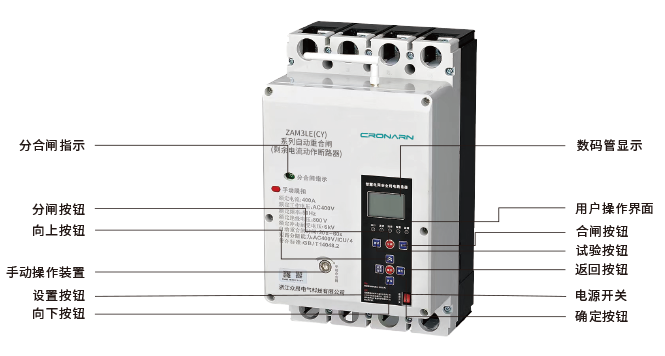

产品外观

产品安装与运行

产品安装注意事项

·安装前请检查产品规格型号是否正确，附件是否齐全；

·请认真阅读本使用说明书，确保正确安装及日常维护；

·产品必须垂直安装；

·根据产品额定电流及相关标准选择合适的导线并严格按照规定接线。上方为电源端，1、3、5分别接A、B、C相，N接零线。下方为负荷端，2、4、6分别接A、B、C相，N接零线；

·进出线导线截面积应符合标准规定施工要求，禁止导电部分外露超出外壳；

·接线完毕后请正确安装隔弧板；

·安装在非电工专业和未成年人触及不到的地方，防止触电或改变产品正确配置和接线；

产品运行

断路器带有开机试上电功能(可关闭)，可以有效防止后续设备的安全。
