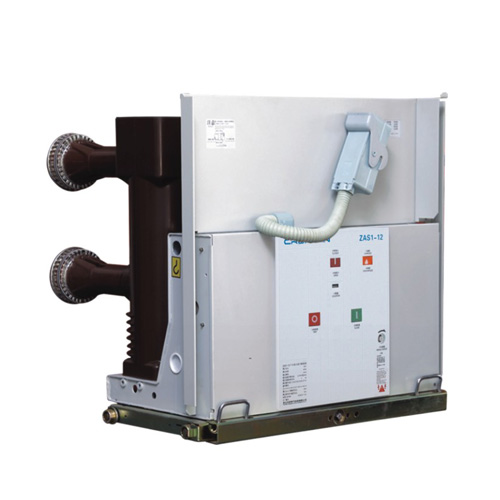

ZAS1-24系列户内交流高压真空断路器

产品简介

ZAS1-24系列户内交流高压真空断路器为额定电压24kV、三相交流50Hz的户内高压开关设 备，适用于发电厂、变电所及工矿企业等输配电系统的控制或保护开关，尤其适用于高海拔地区开断重要负荷及频繁操作的场所。断路器符合国家标准GB1984-2003和IEC62271-100等相关标 准的要求。

断路器的操动机构为弹簧储能式，可以用交、直流储能操作，也可用手动操作。

断路器同时能配长寿命的永磁操动机构，机械寿命能达6万次，可用于极其频繁操作的场合。

断路器设计成前后分装的结构形式，既可用作固定安装的单元，也可与底盘车配装成中置式 单元使用。

断路采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用堆进机 构，组成手车单元作用。

ZAS1-24户内交流高压真空断路器同VD4、VEP开关可以完全互换，达到与ASN2、AMS、 ZSI等型号的铠装式中置柜完全适配

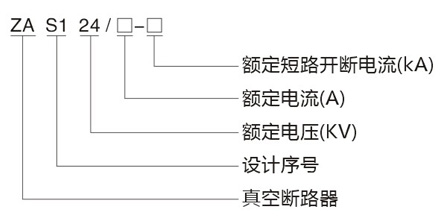

产品型号及含义

主要技术参数

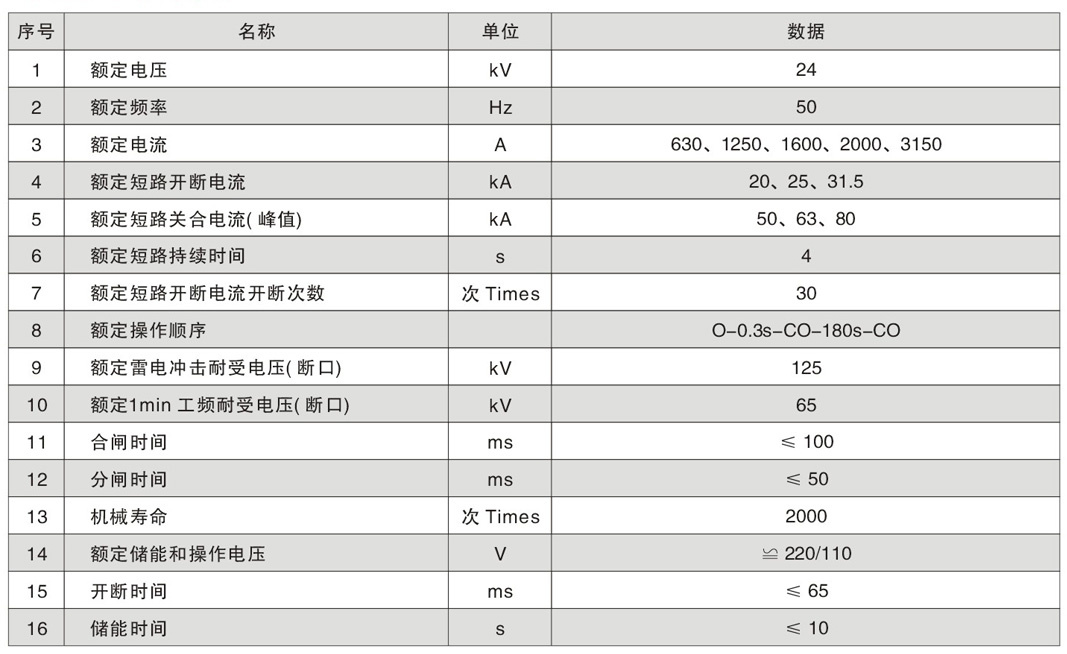

断路器主要技术参数

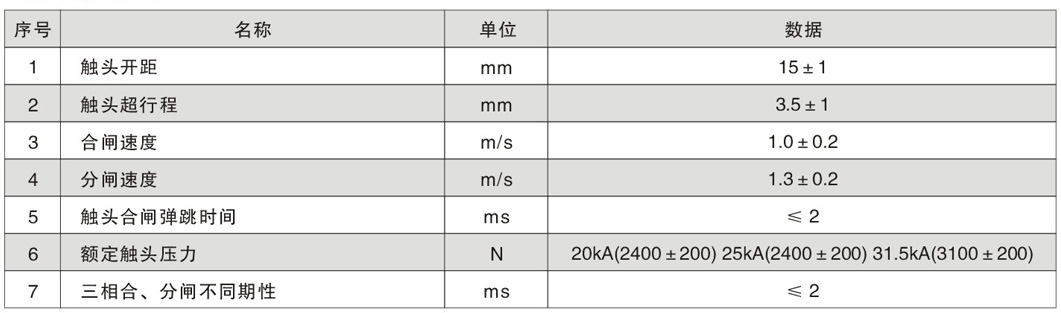

机械特性调整参数

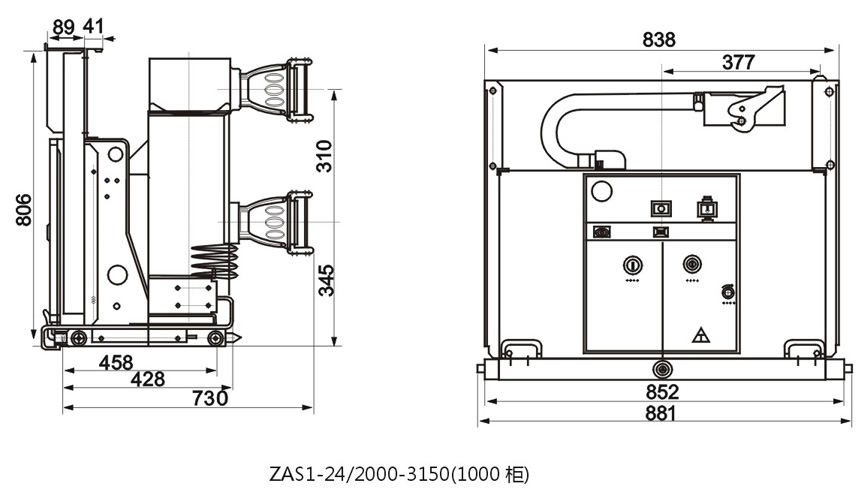

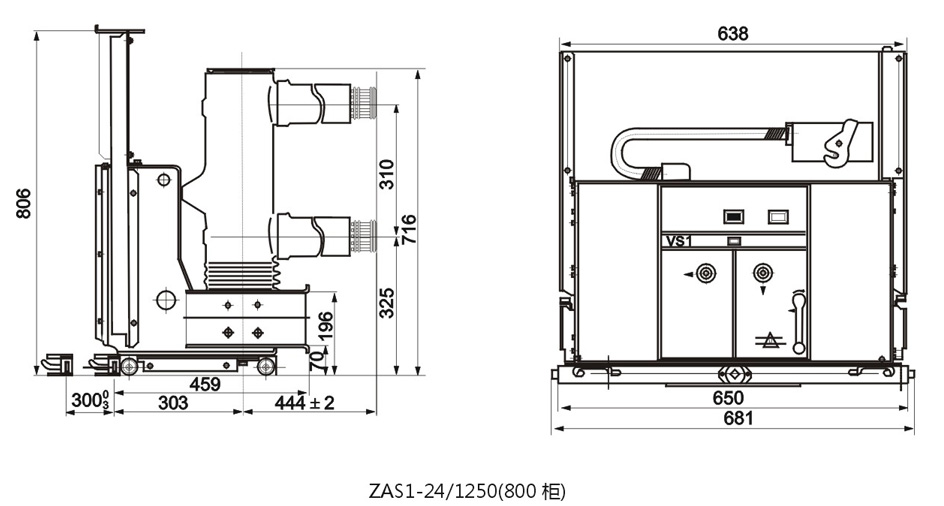

外形及安装尺寸
