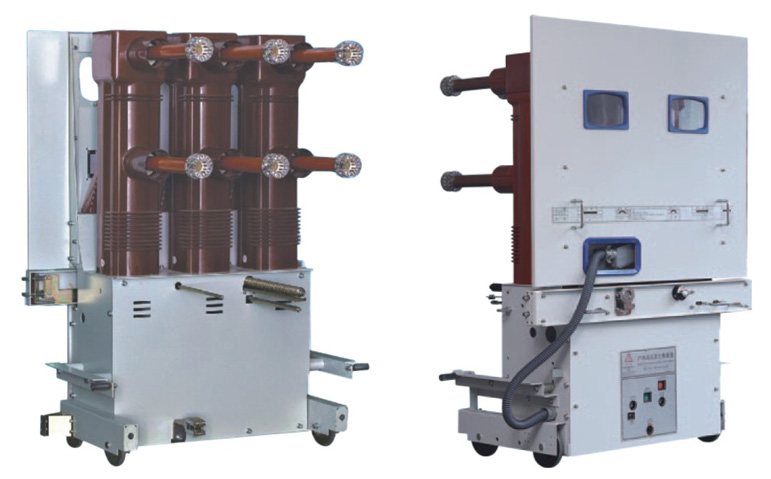

ZA85-40.5系列户内手车式真空断路器

产品简介

ZA85-40.5/T □- d(3AV3)系列户内手车式真空断路器适用于三相交流50Hz、40.5kV 系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流故障电流之用，并适 用于频繁操作场合。

本断路器采用上下布置结构，有效地降低断路器的深度。并采用复合绝缘结构、三相灭 弧室和相联带电体由三只独立的环氧树脂绝缘罩壳相隔离，采用复合绝缘结构之后，断路器 满足正常运行条件下的空气距离和爬距要求，并有效地减少了断路器的体积，主导电回路真 空灭弧室和动静导电联接安装在绝缘筒内，使相间仅为300mm。主回路电气连接全部采用固 定连接具有很高的可靠性。

本断路器性能符合国家标准GB1984《交流高压断路器》及jB3855《3.6-40.5kV户内交 流高压真空断路器》等标准的规定。

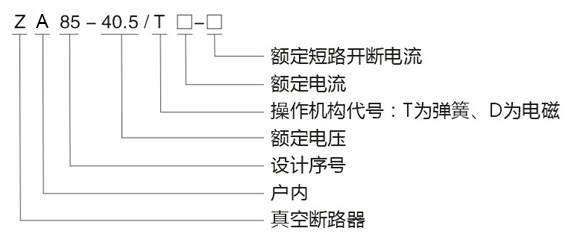

产品型号及含义

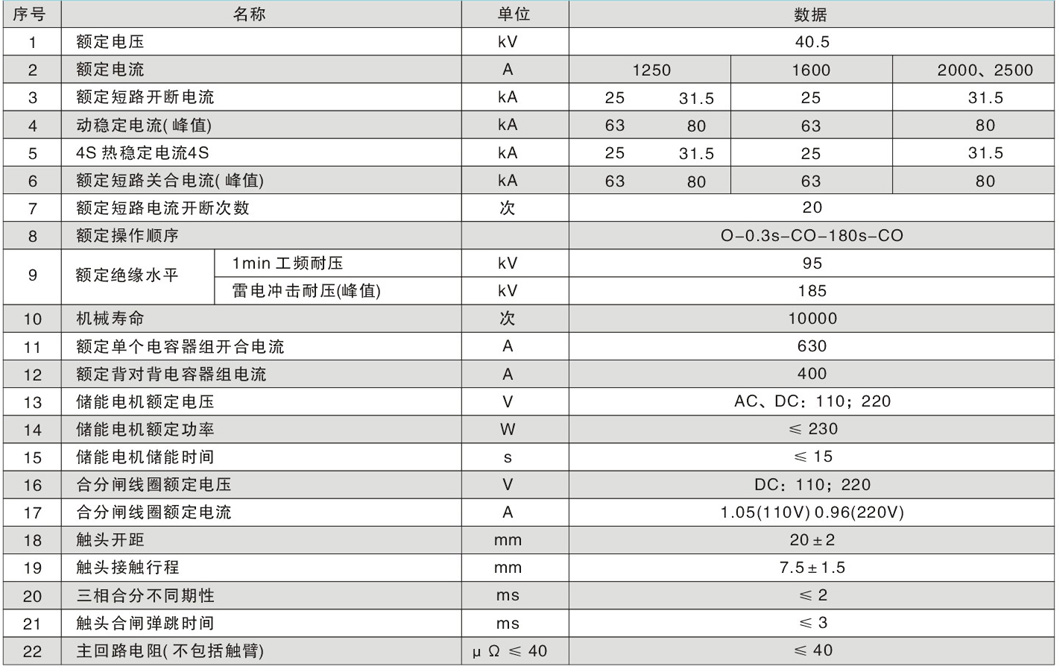

主要技术参数

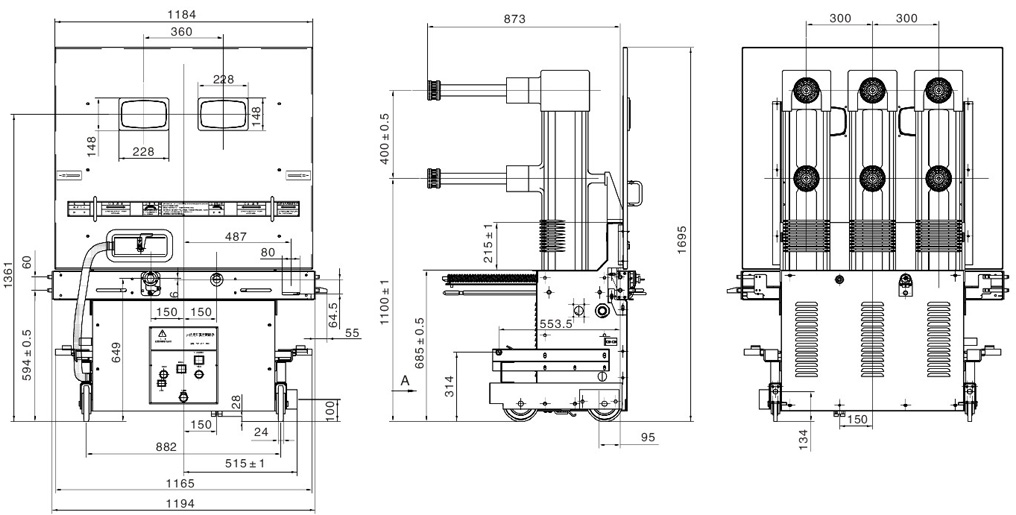

外形及安装尺寸
