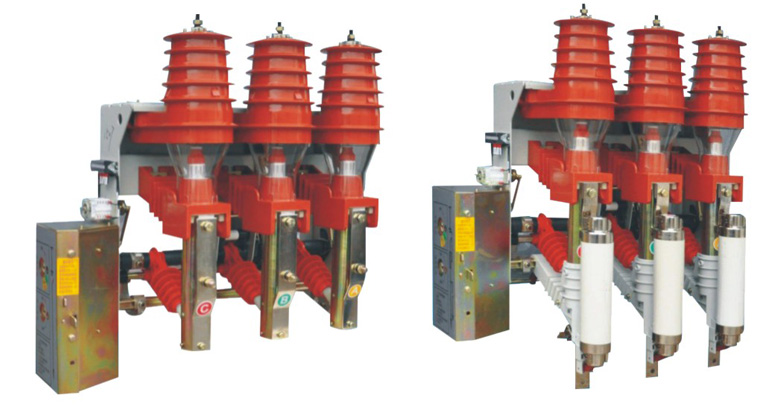

FKN12-12系列压气式负荷开关-熔断器组合电器

产品简介

FKN12-12D压气式负荷开关，FKN12-12系列压气式负荷开关-熔断器组合电器，适 用于12KV及以下三箱配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之 用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的 控制和保护。

FKN12-12系列压气式负荷开关可以分合负载电流和过载电流。

FKN12-12系列压气式负荷开关-熔断器组合电器可以分台负载电流，过载电流，开断 线路短路电流。

结构特点

■负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装 方便简易;

■断口为直动式布置，动、热稳定电流参数高，_次性完成操作：

■具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板， 可防止柜内弧光短路事故：

■具有独特的活门结构，负荷开关分闸后，接地开关合闸、活门关闭，防护性能好；

■负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足”五防'要求；

■具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统"三遥"要求。

使用环境条件

■周围空气温度上限：+40°C ,下限：-25°C ■海拔高度不超过1000M ;

■相对湿度曰平均值不大于95% ,月平均值不大于90% ■地震烈度：不超过8度;

■无火灾、爆炸危险、化学腐蚀及剧烈振动的场所；

■污秽等级：II级。

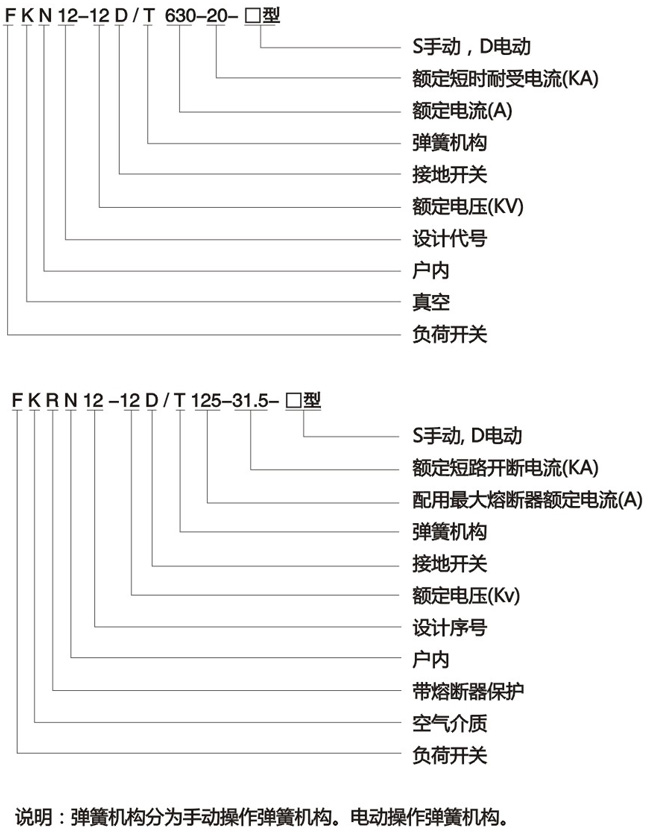

产品型号及含义

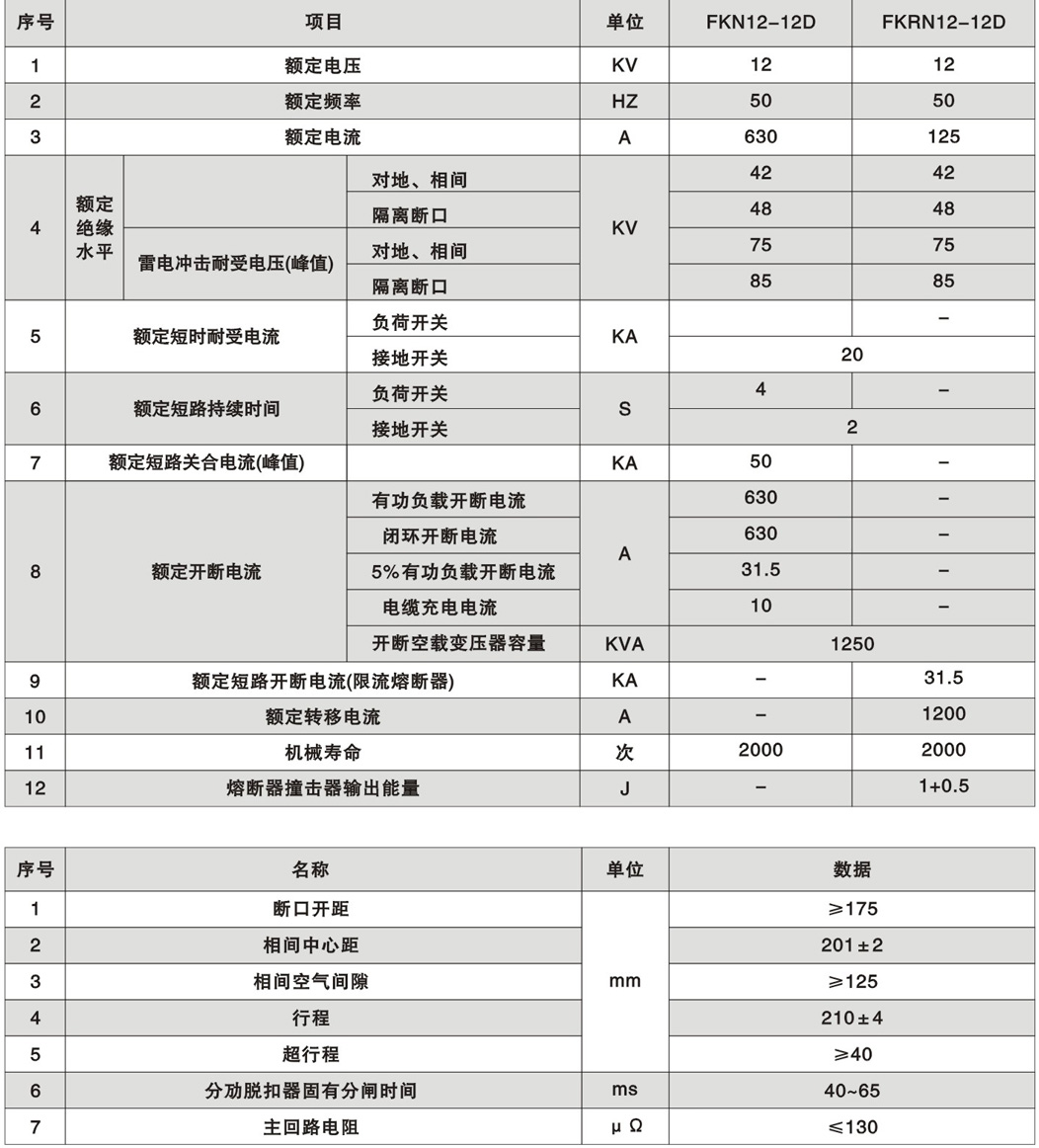

主要技术参数

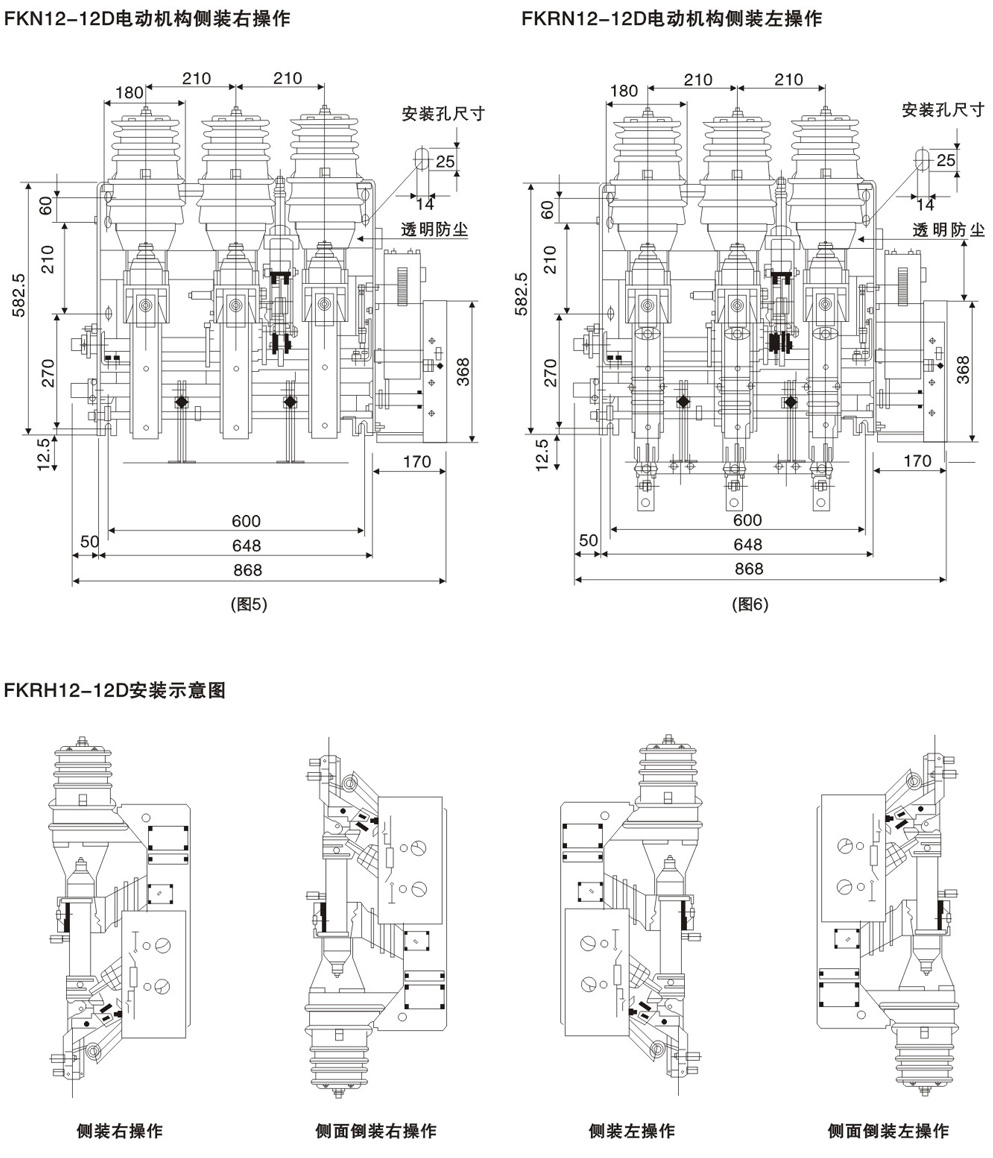

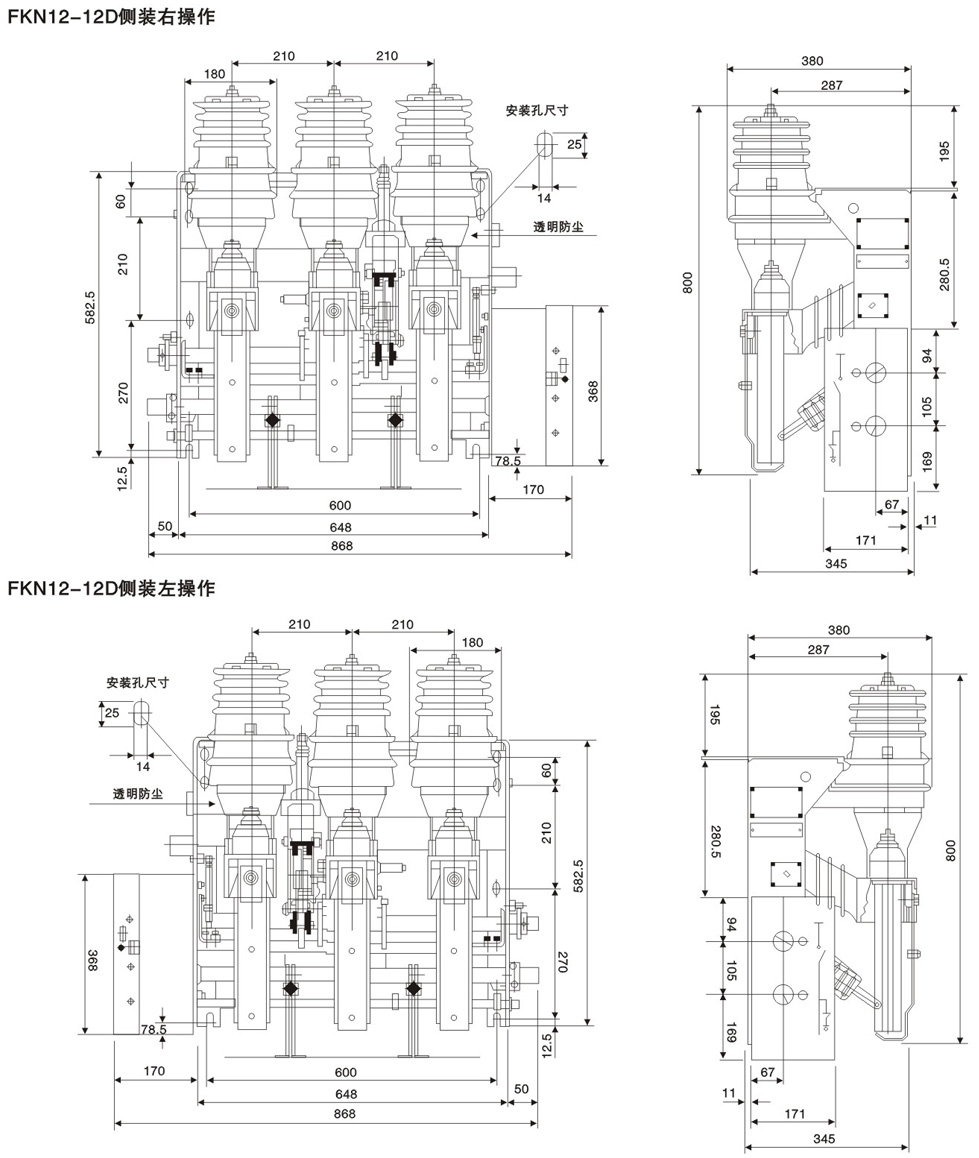

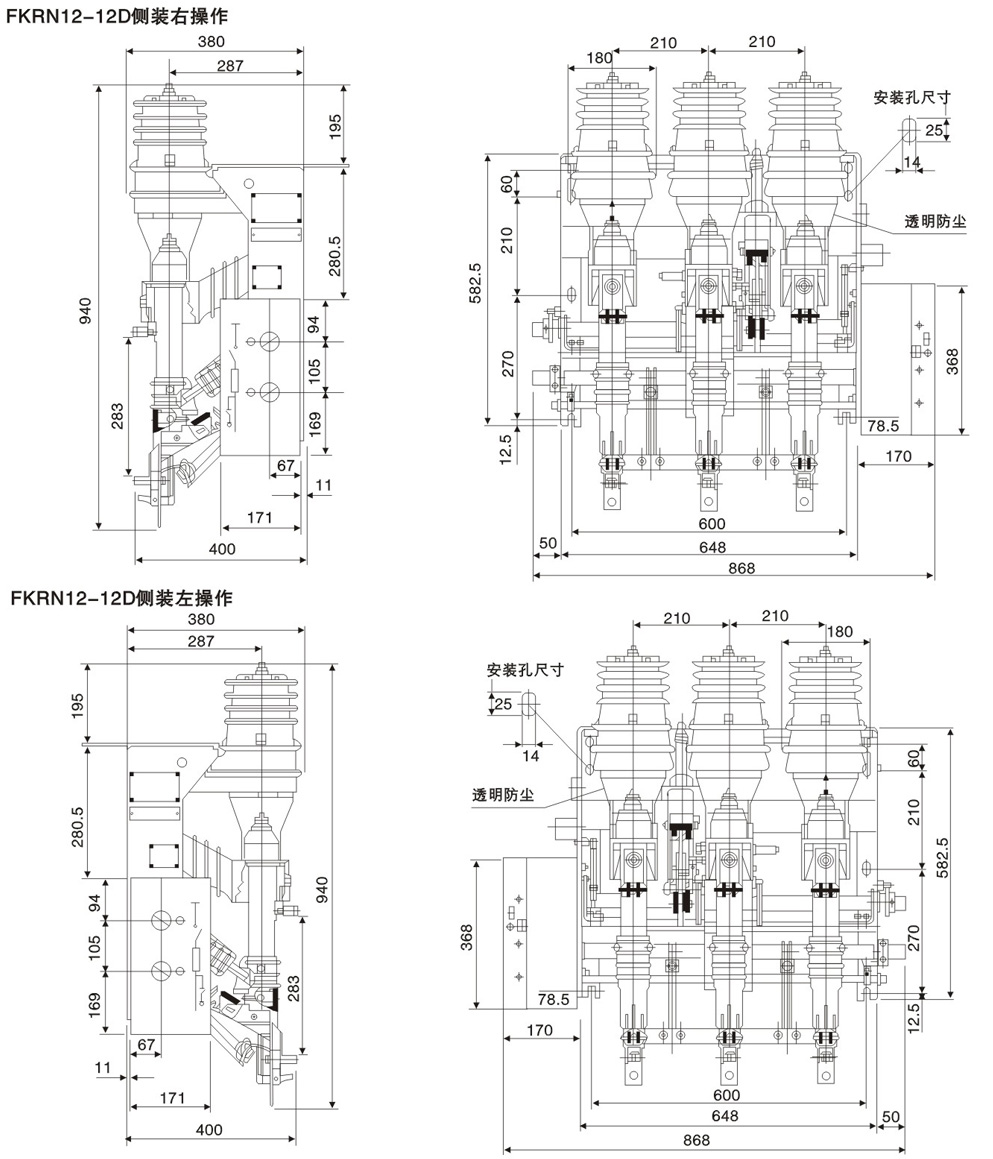

外形及安装尺寸图
