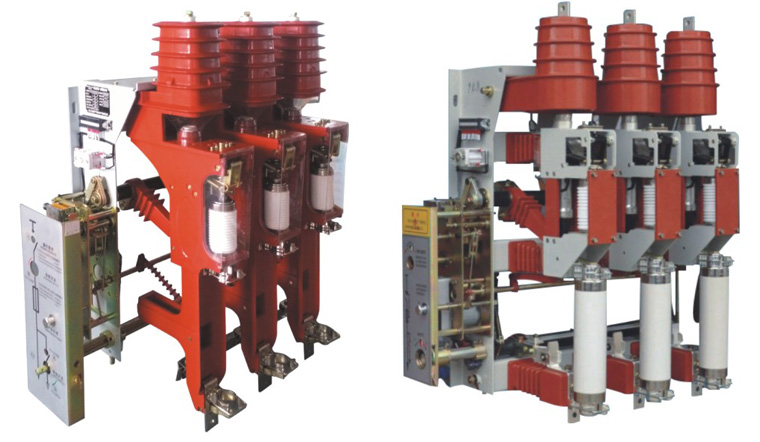

FZN25-12系列真空负荷开关-溶断器组合电器

产品简介

FZN25-12D型户内交流高压真空负荷开关和FZRN25-12D型户内交流高压真空负荷 开关-熔断器组合电器是三相交流50HZ、12KV1B电系统的控制和保护装置，广泛使用于工 矿企业及城市大楼配电站等场所。

组合电器对变压器等电气设备的保护使用比断路器更可靠，特别适合于环网柜、双辐 射供电单元和箱式变电站。

结构特点

■本产品采用真空灭弧室灭弧,性能稳定可靠，电寿命长,开断次数高，关合、开断能力强， 操作维护简便。

■融开关本体与操作机构于一身。集隔离开关、负荷开关、接地开关于一体.结构紧凑，体 积小，

■直动式隔离断口和真空灭弧室串联布置，动、热稳定电流参数高；独特的按规定操作程序 联动，_次性完成操作。

■锥型静触头，绝缘罩及活门结构，彻底分开母线和负荷开关单元#

■真空负荷开关、接地开关、活门、开关柜门，严格按"五防〃机械联锁，防止误操作，安 全可靠。

■弹簧储能式的操作机构，可电动分合闸，也可手动分合闸操作，便于实现"三遥〃要求。

■分合闸操作电源可交直流两用。

■开关常规的型式为侧装右操作，也可根据用户需求提供正面操作或左操作。

使用环境条件

■周围空气温度：上限+40°C ;下限期25°C(允许在-30°C时储运);

■海拔:<1000M ;

■空气相对湿度:日平均值不大于95% ,月平均值不大于90% ;

■地震烈度：不超过8度;

■周围空气不受腐蚀性或可燃性气体、7]<蒸气等明显污染;

■无经常性剧烈振动场所；

■污秽等级：n级。

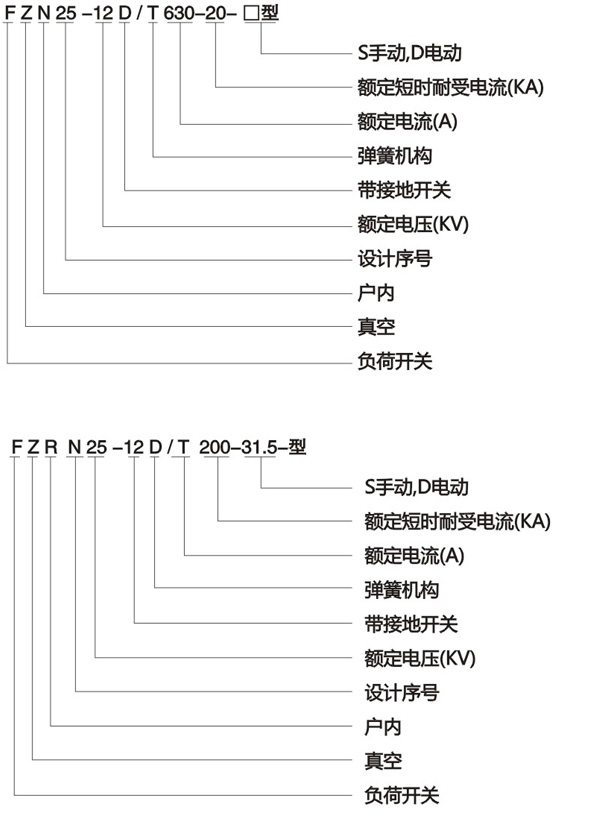

产品型号及含义

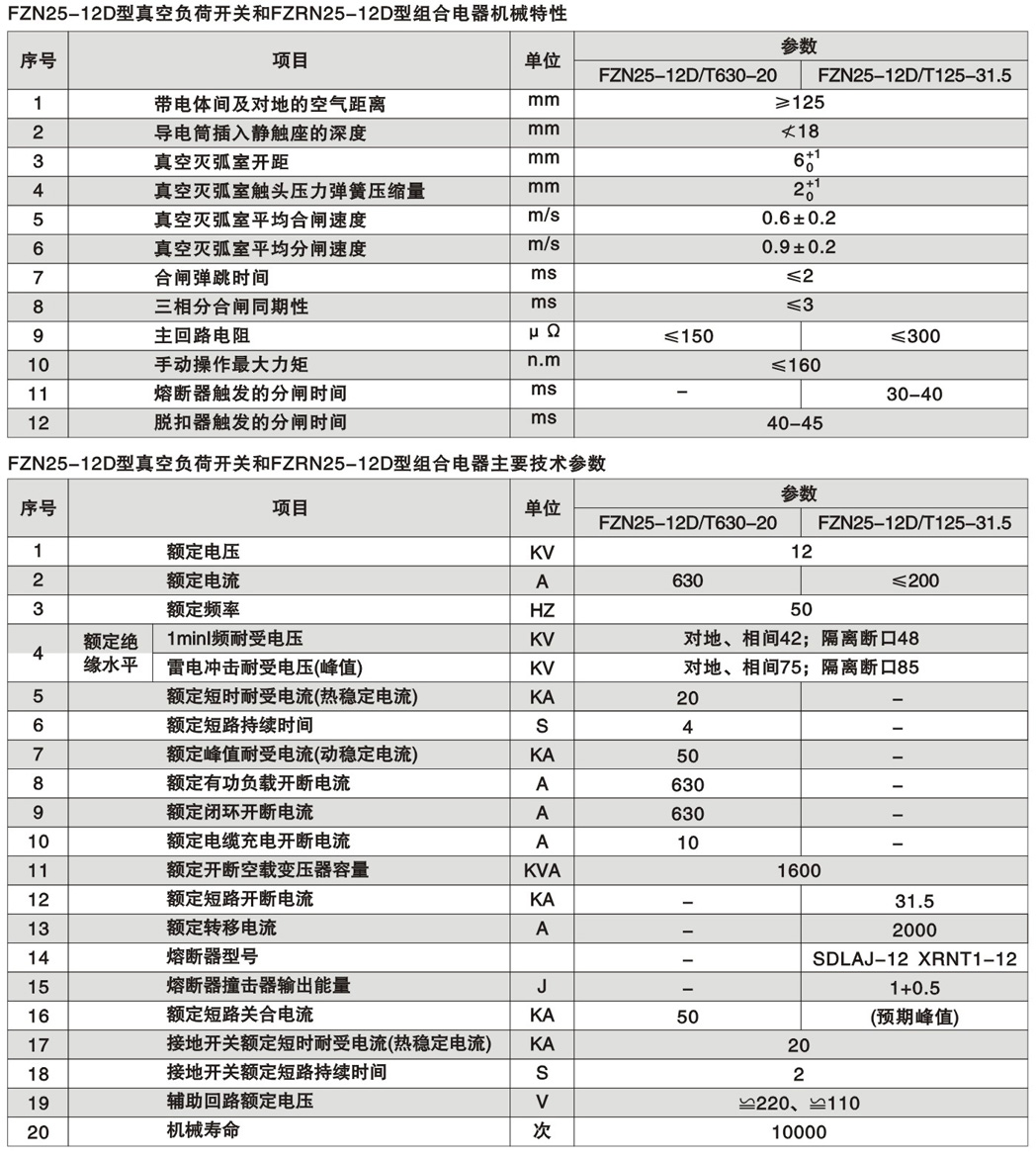

主要技木参数

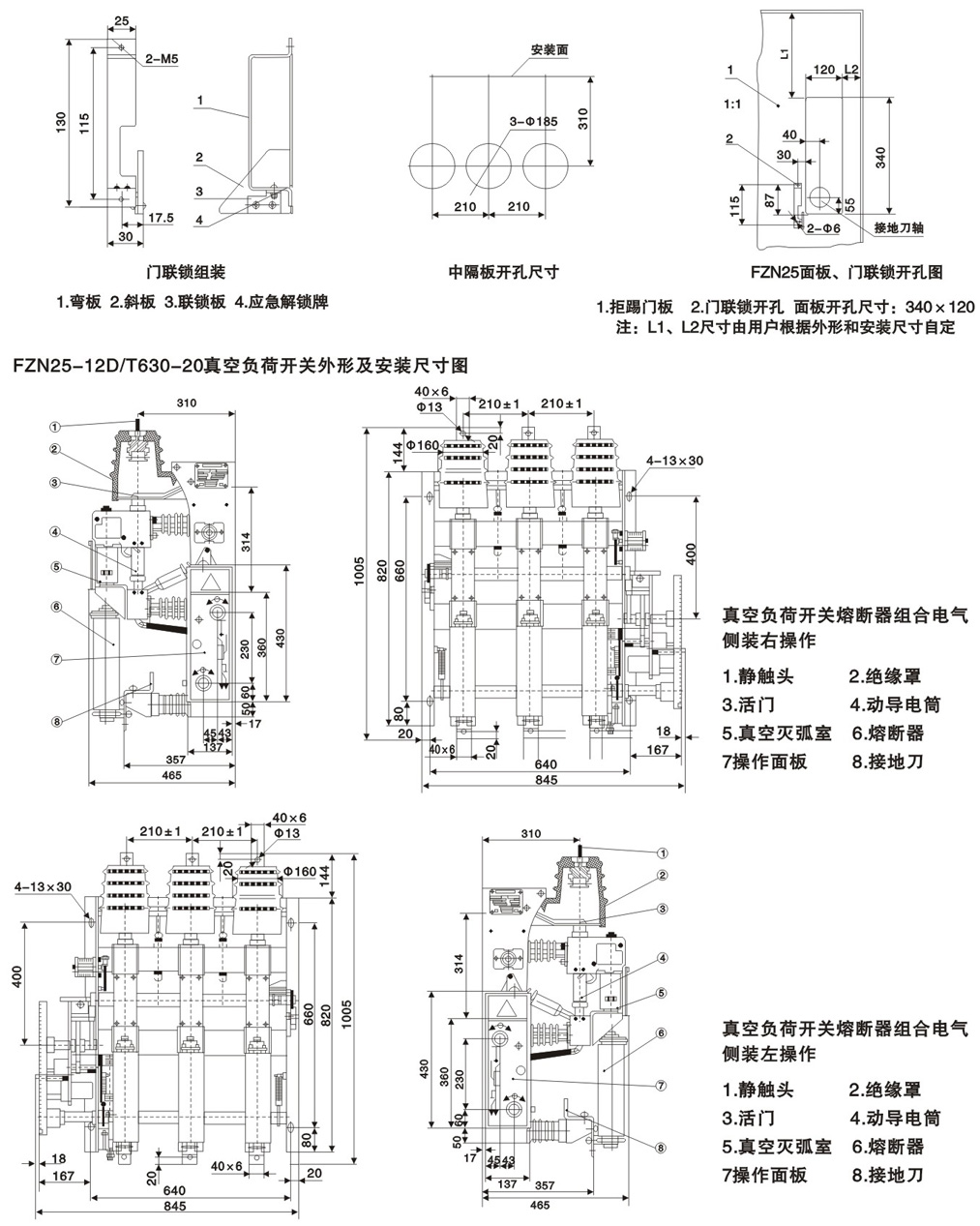

外形及安装尺寸图
