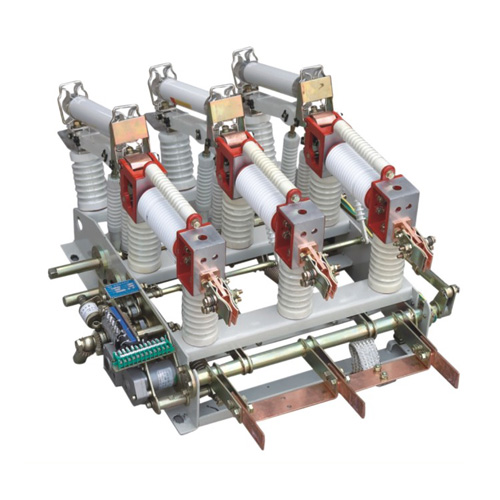

FZN21-12系列真空负荷开关-熔断组合电器

产品简介

FZN21-12D/T630-20,FZN21-12DR/T125-31.5型高压真空负荷开关及组合电器用于三相交流12kV , 50Hz的配电系统中，具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点，与熔断器配合使用(简称组合电器)。可替代造价较高的断路器。其操作和维护简单方便。

使用环境条件

■海拔高度≤1OOOm ;

■周围环境温度一25°C ~ +40°C ;

■相对湿度：曰平均值不大于95% .月平均值不大于90% ;

■无导电性尘埃、腐蚀性气体和水蒸气的场所;

■无火灾和爆炸危险的场所;

■无剧烈震动、倾斜度小于3。的场所。

结构特点

FZN21-12型负荷开关及组合电器主要由框架、隔离开关(或熔断器充当隔离开关)、真空 灭弧室、接地开关、操作机构等组成。

本产品结构紧凑、体积小、寿命长，关合开断能力强、操作维护简便。真空开关配有电 操作机构和储能弹簧，可实现快速合分操作。隔离开关、真空开关。接地开关之间互相联锁。 以防止误操作。

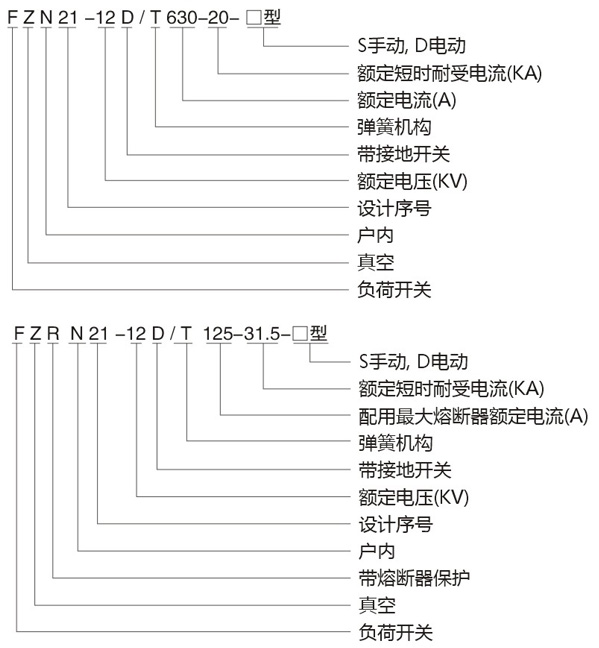

产品型号及含义

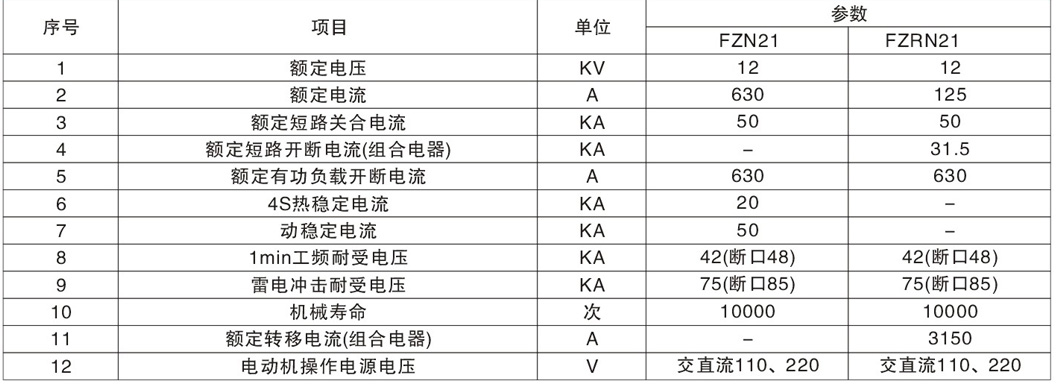

主要技术参数

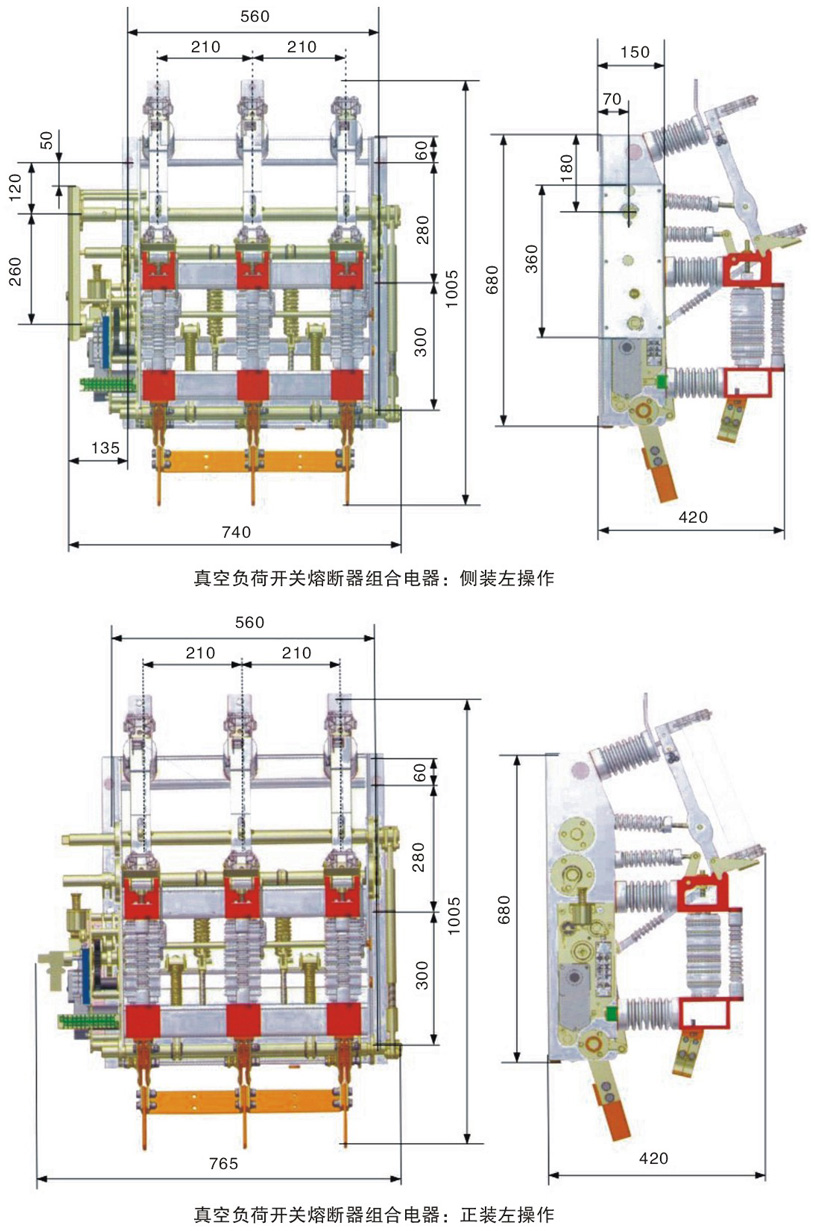

外形及安装尺寸
