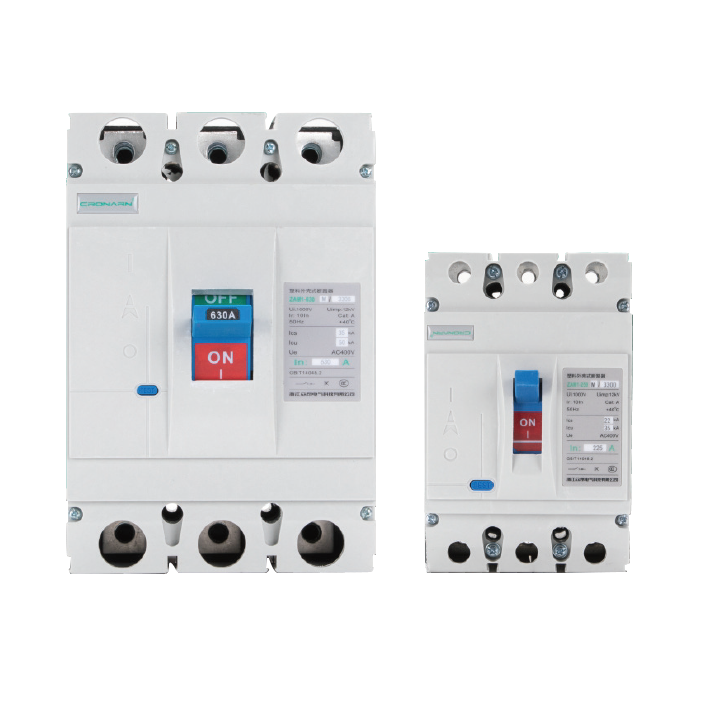

ZAM1系列塑料外壳式断路器

适用范围

ZAM1系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计制造授术研制开发的新型断路器之一。其额定绝缘电压为800V, HM1-63为500V, 适用于交流50Hz, 额定工作电压690V及以下，HM1-63为400V, 额定工作电流至800A的电路中作不频繁转换及电动机不频繁启动之用。断路器具有过载短路和欠电压保护装置，能保护线路和电源设备不受损坏。

断路器按照其额定极限短路分断能力（lcu)的高低，分为C型（低分断型）L型｛标准型)M型（较高分断型）H型（高分断型）四类。该断路器具有体积小分断高飞弧短（部分规格零飞弧）抗振动等特点，是陆地及船舶使用的理想产品。

 ◆本断路器可垂直安装（既竖装），亦可水平安装（既横装）。

 ◆本断路器产品执行下列标准：

 ◆IEC60947-1及GB/14048.1总则

 ◆IEC60947-2及GB/T1408.2低压断路器

 ◆IEC60497-4及GB14048.4接触器和电动机启动器

 ◆IEC60947-5.l及GB14048.5机电式控制电路电器

断路器的分类

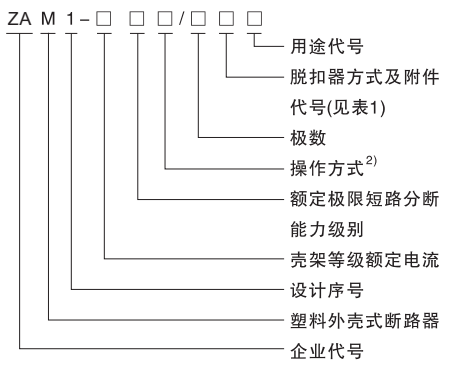

型号及其含义

注: 1、配电用断路器无代号;

2、保护电动机用断路器以2表示;

3、手柄直接操作无代号;

4、电动操作用P表示;

5、转动手柄操作用Z表示。

■按产品极数分为二级(125A、250A)、三极与四极(ZAM1 - 800无四级) ;四极产品中中性极(N极)的型式分四种:

A型: N极不安装过电流脱扣元件，且N极始终接通， 不与其它三极一起合分;

B型:N极不安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分);

C型: N极安装过电流脱扣元件，且N极与其它三极一 起合分(N极先合后分);

D型: N极安装过电流脱扣元件，且N极始终接通，不与其它三极-起合分。

■按额定电流(A)分:

ZAM1- 63为(6)、10、16、 20、25、32、40、50、63A九级(6A规格无过载保护);

ZAM1-125为(10)、16、20、 25、 32、40、 50、63、80、100、125A十一级;

ZAM1- 160为100、125、140、160四极;

ZAM1 - 250为100、125、140、160、180、200、 225、250A八级;

ZAM1 - 400为225、250、315、350、400A五级;

ZAM1 - 630为400、500、 630A三级;

ZAM1 - 800为630、700、 800A三级。

■按接线方式分 为板前接线、板后接线、插入式接线三种。

■按过电流脱扣器型式分热动-电磁(复式)型、电磁(瞬时)型两种。

■按附属装置分带附属装置和不带附属装置两种;

脱扣器方式及附件代号

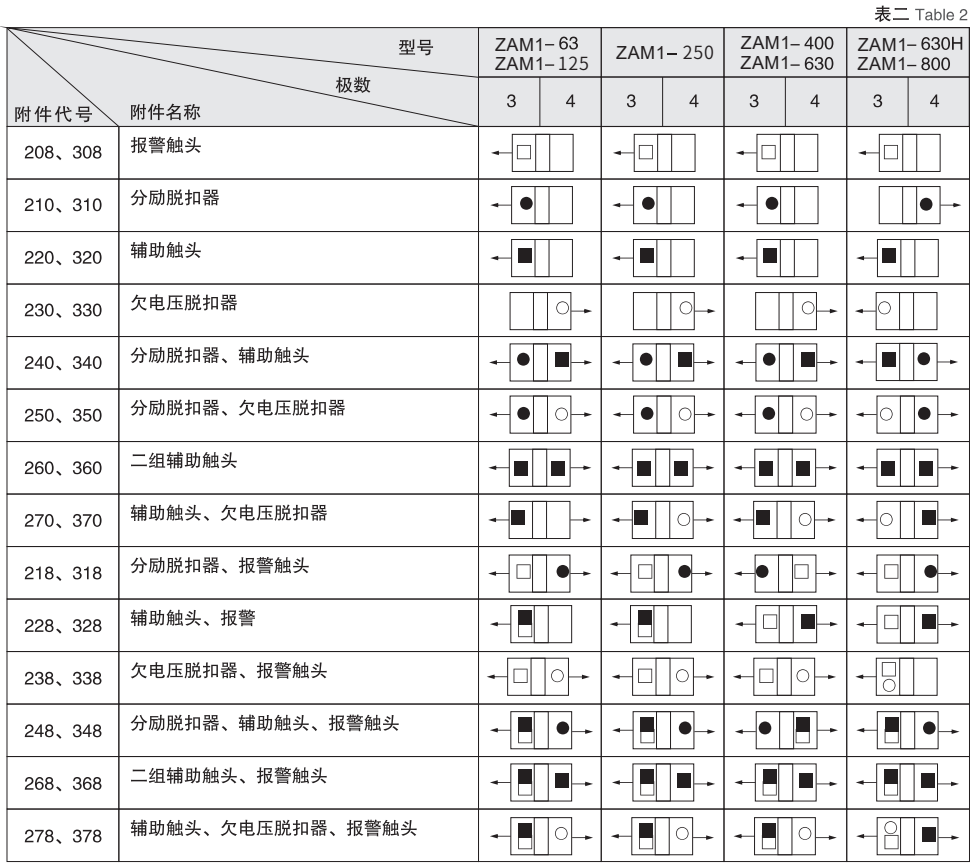

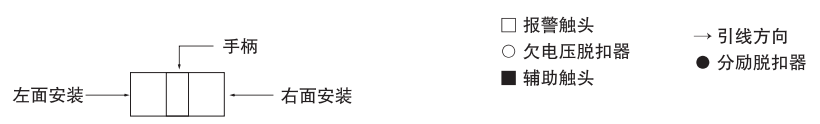

脱扣器方式及附件代号见表二

注:■200:表示仅有电磁脱扣器的断路器本体;300:表示带有热动一电磁脱扣器的断路器本体;000:不带脱扣器及表中附件的断路器本体;

■对 ZAM1- 125.250二极产品只有210、310、 220、 320、230、 330;对ZAM1- 125、160、 250四极断路器无218、318、248、348，N极为A型和D型时无240、340、260、 360、268、368;

■对ZAM1- 400、ZAM1- 630及ZAM1- 800其中248、348、278、378规格中辅助触头为-对触头(即一常开、一常闭) , 268、368规格中的辅助触头为三对触头(即三常开，三常闭)。

保护特性

断路器热动型脱扣器具有反时限特性，

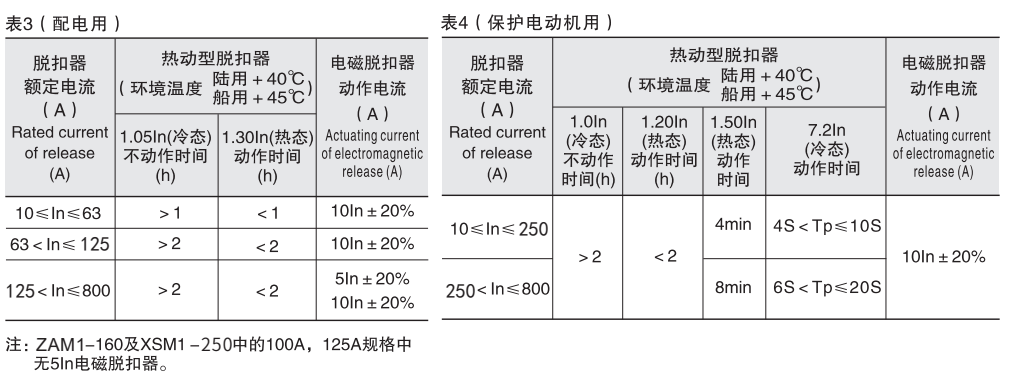

电磁脱扣器为瞬时动作，特性见表3(配电用)及表4(保护电动机用)。

断路器的技术参数

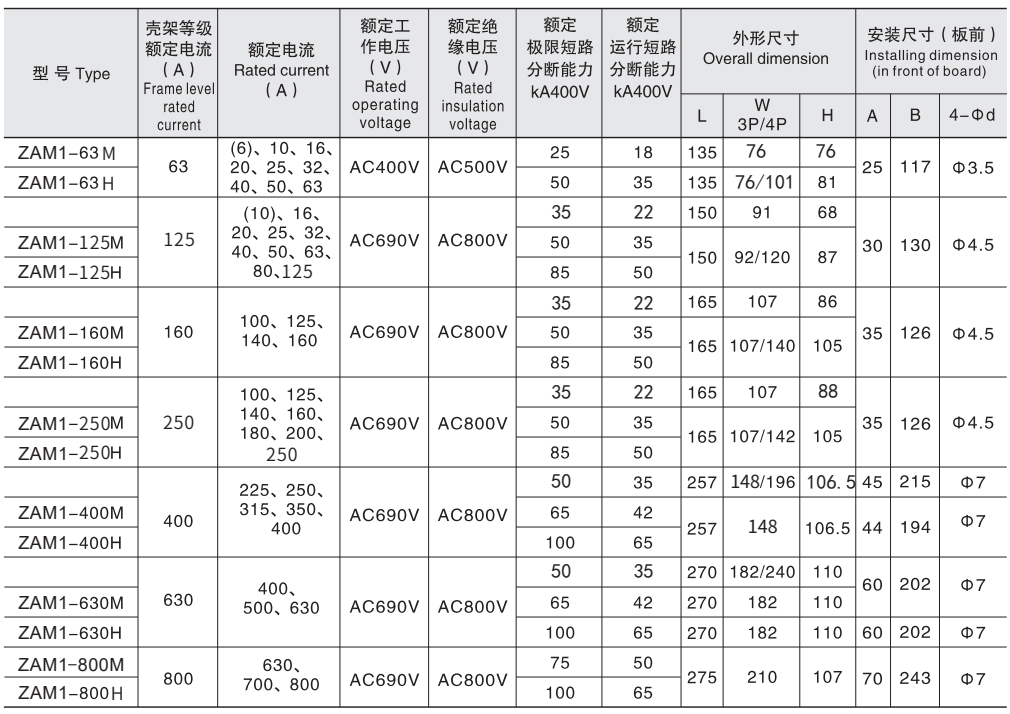

表5

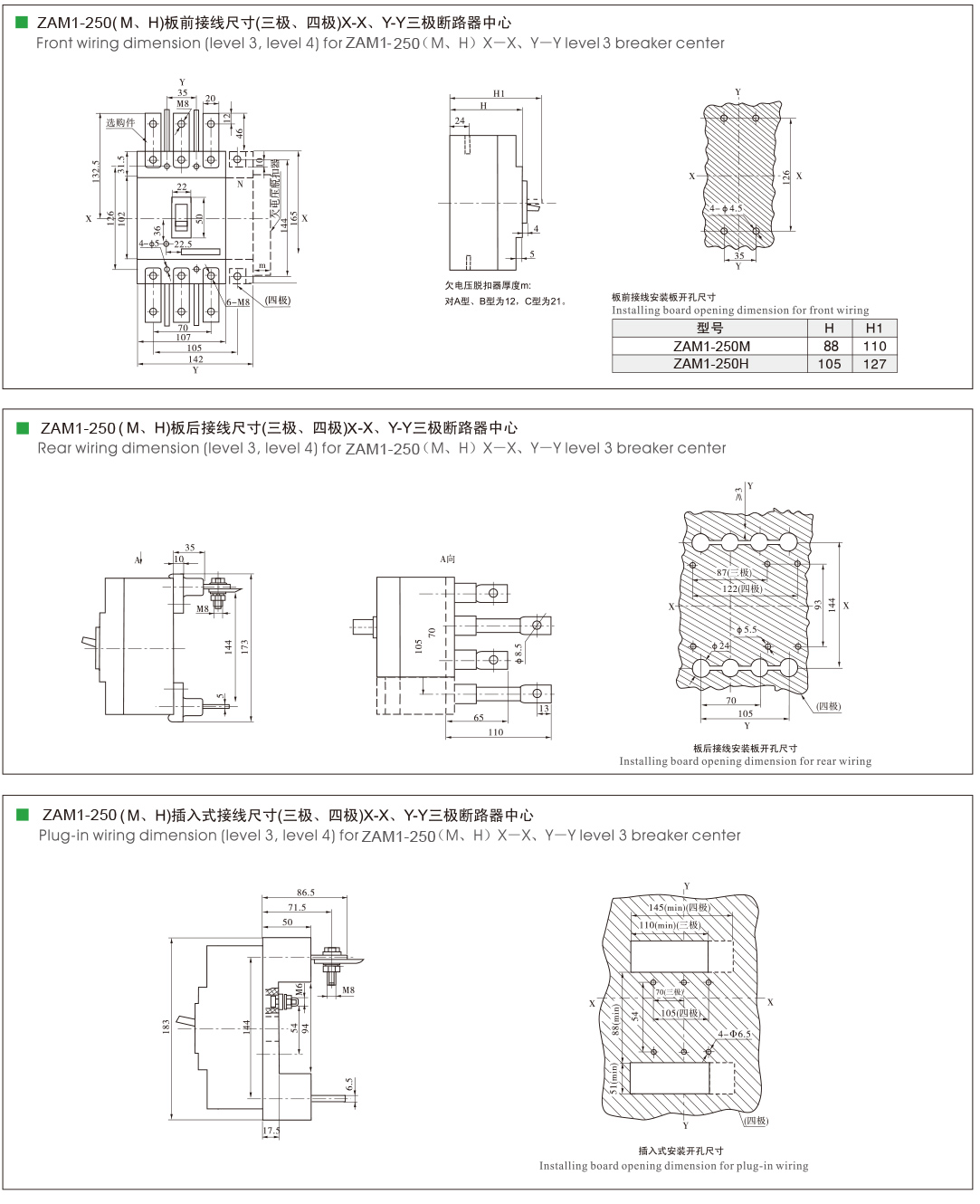

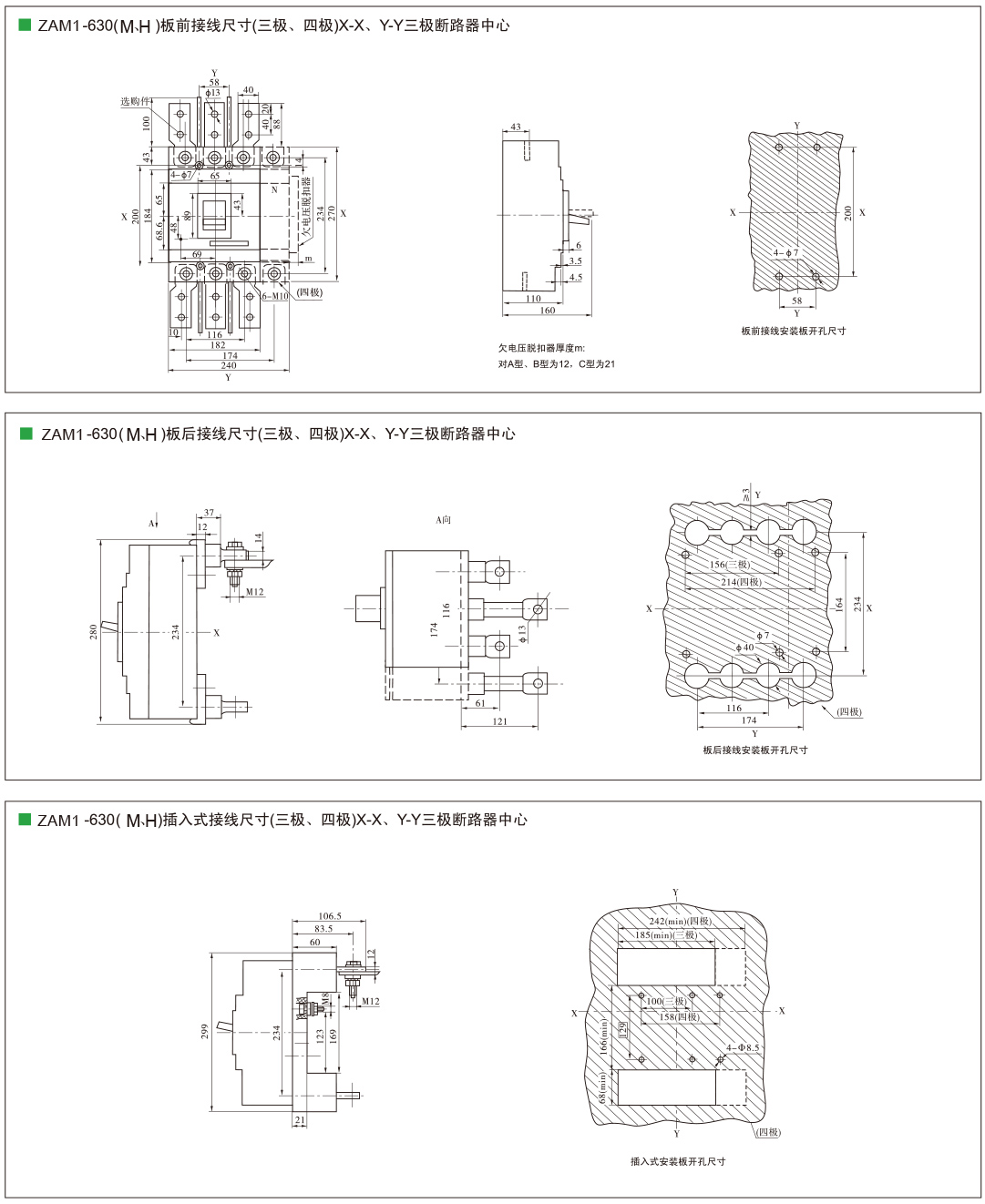

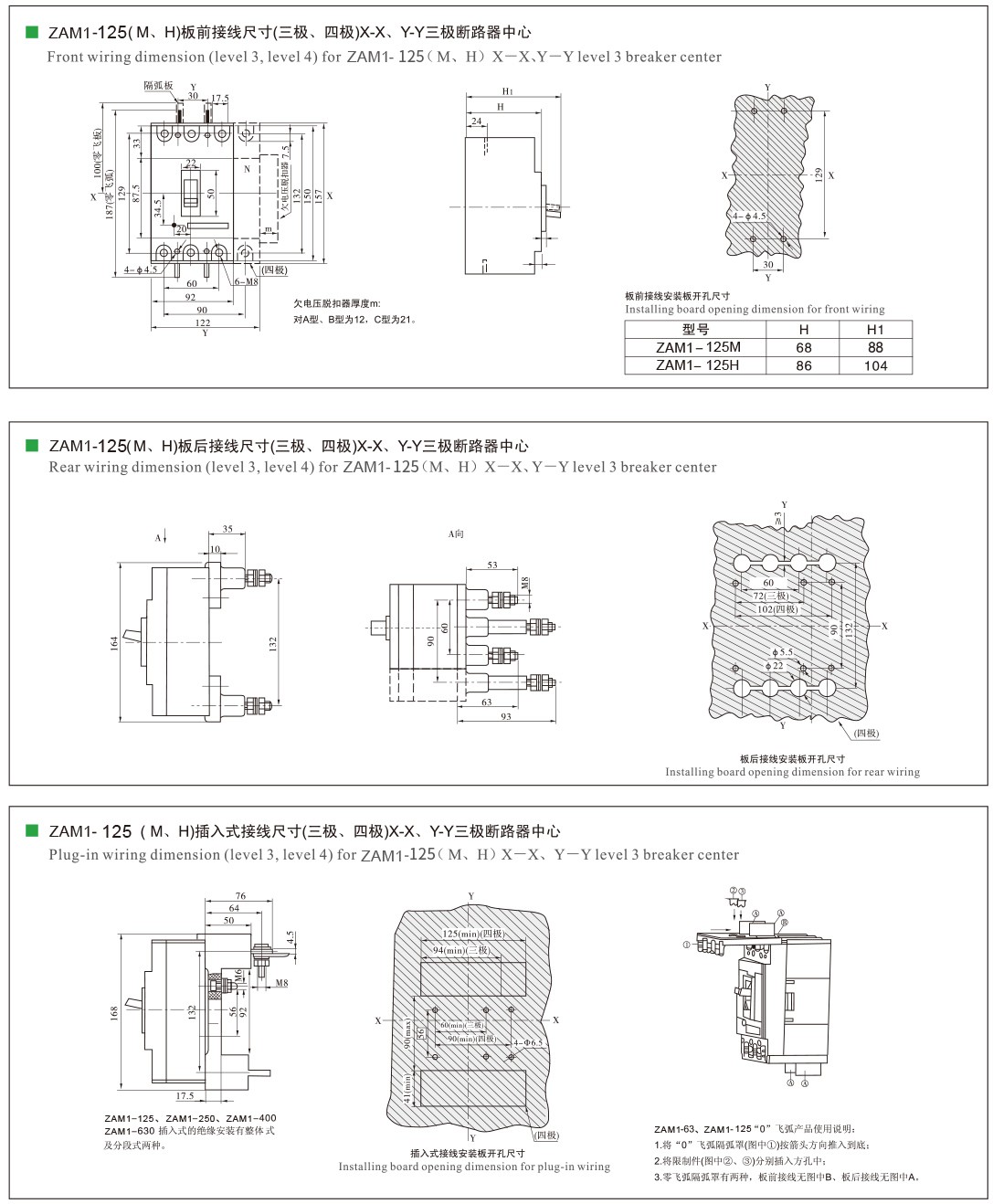

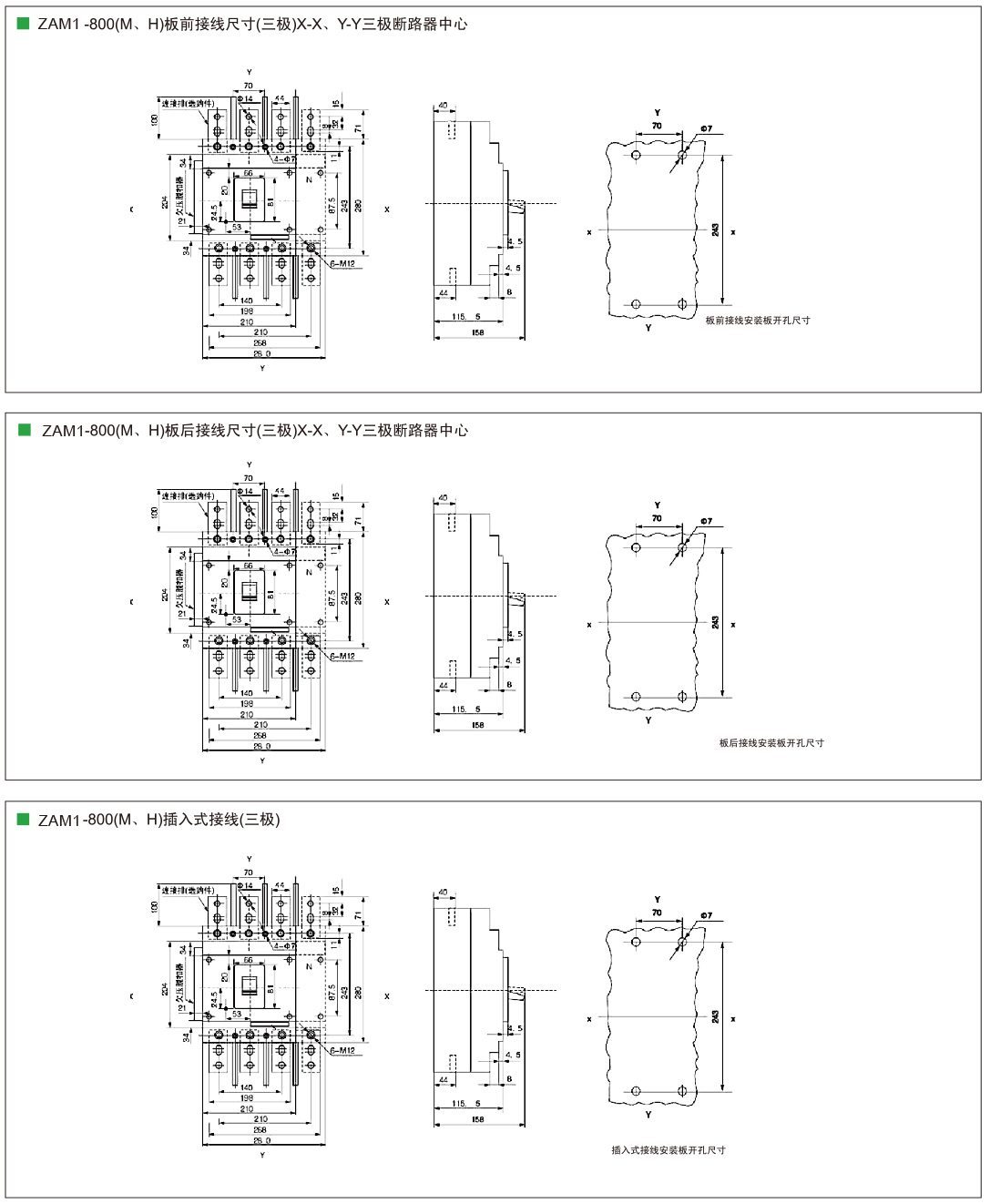

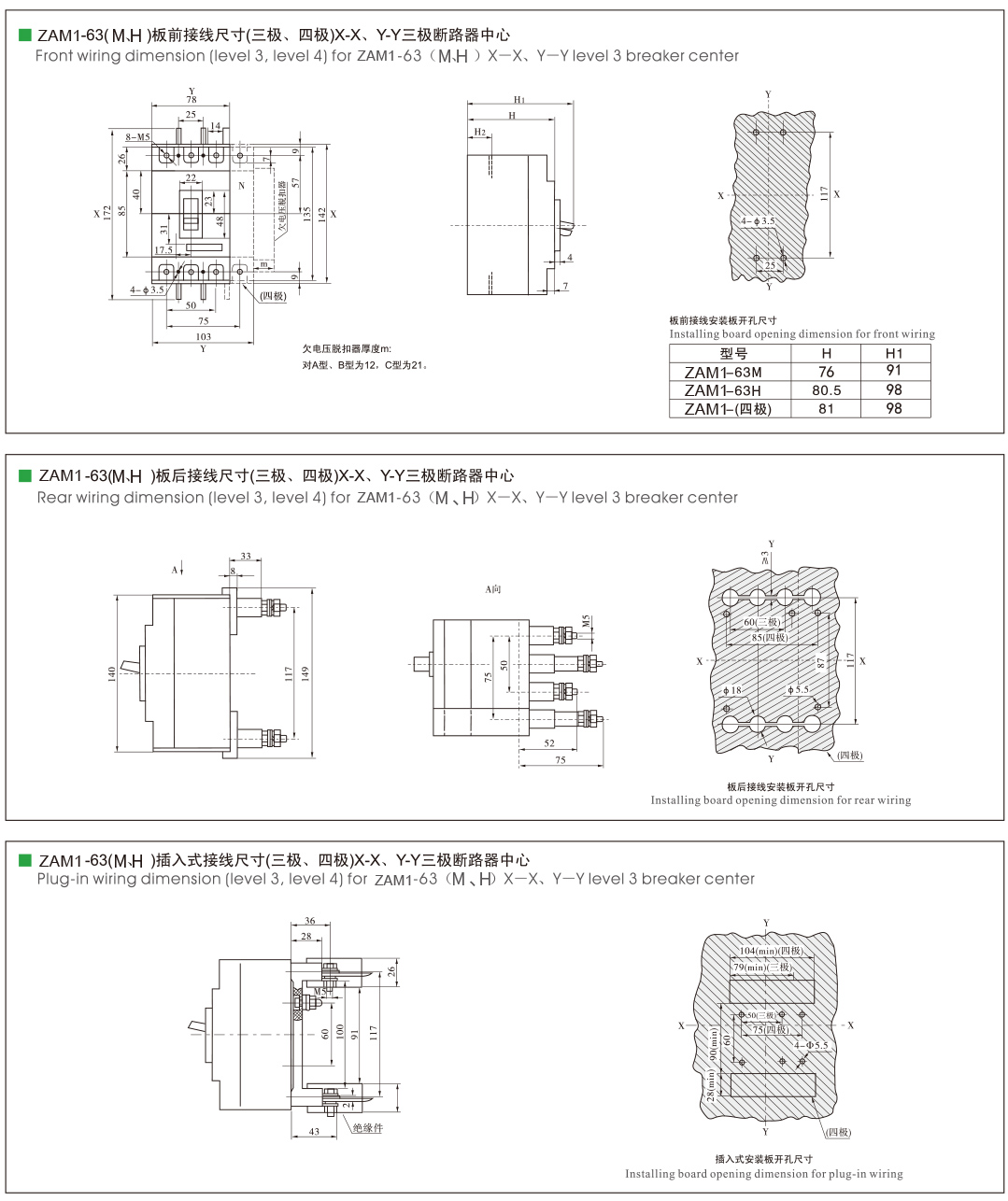

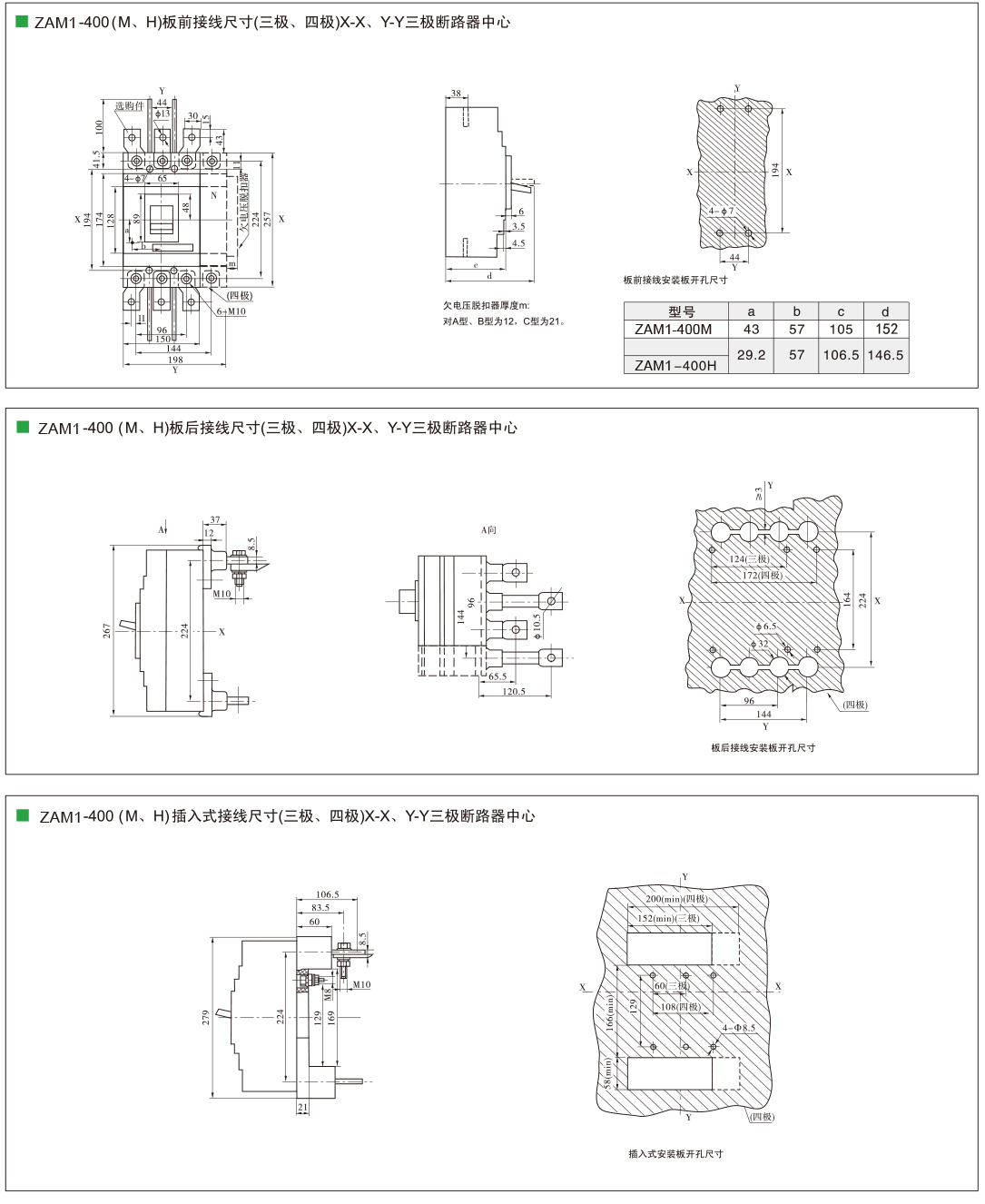

外形及安装尺寸

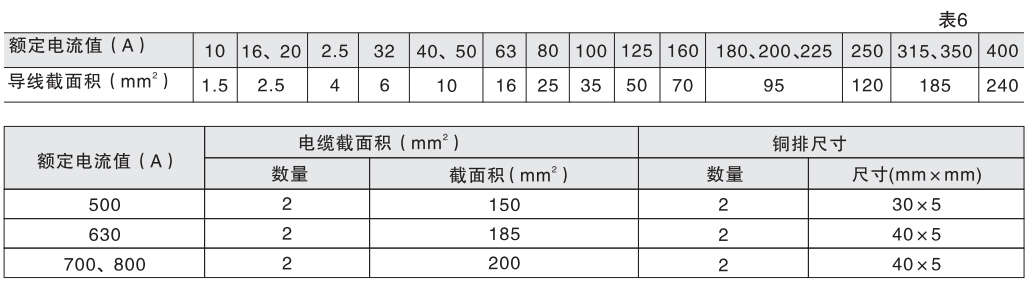

连接导线的截面积与相适应的额定电流(见表6)

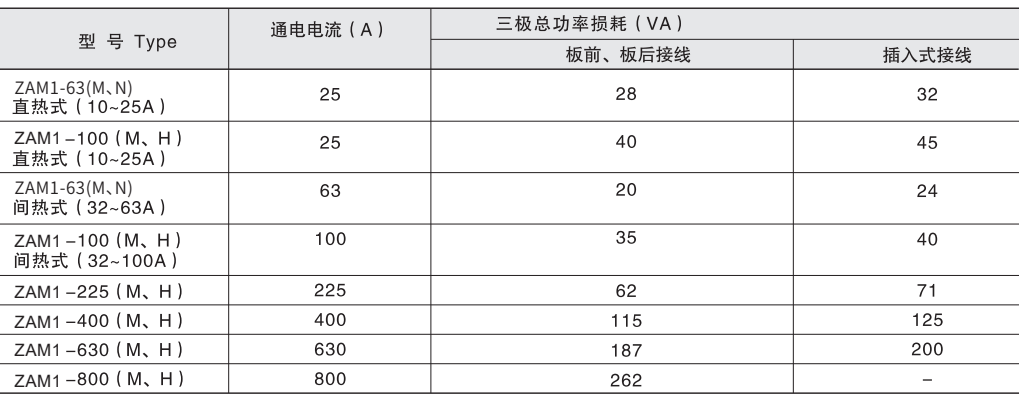

功率损耗

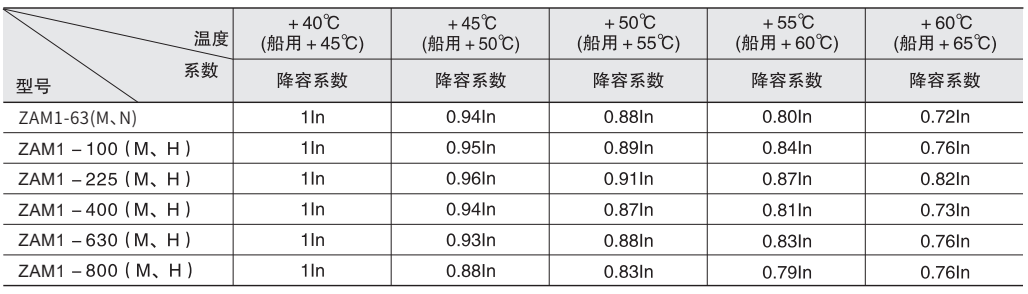

环境温度变化的降容系数

注:以上降容系数均在通于壳架额定电流下测得。

使用与维护

断路器各种特性及附件由制造厂整定，在使用中不可随意调节。

断路器手柄可以处在三个位置，分别表示闭合、断开、脱扣三种状态，当手柄处于脱扣位置时，应向后扳动手柄，使断路器再扣然后扣合闸。
