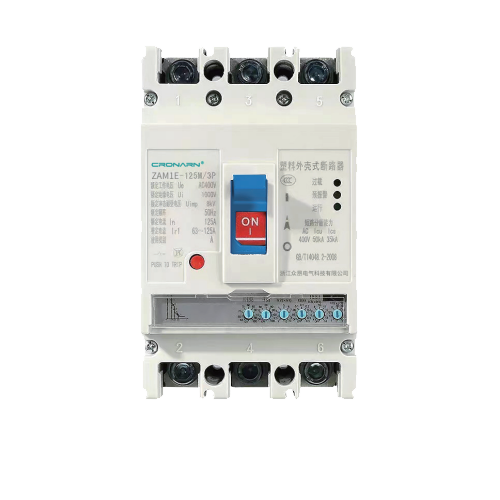

ZAM1E系列塑料外壳式电子式断路器

产品概述

ZAM1E 电子塑料外壳式断路器,其额定绝缘电压为1000V,适用于交流50Hz。额定工作电压400V,额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限,短路瞬时和欠电压保护功能,能保护路线和电源设备不受损坏。断路器按照其额定极限分断能力(Icu)的高低,分为M型(较高分断型)、H型(高分断型)二类。

断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。

本断路器适用于隔离（但与隔离开关有区别）符号表示为

本断路器执行以下标准：

IEC60947-1 及 GB ／ T14048.1 总则：

IEC60947-2 及 GB 14048.2 低压断路器及附录 F 带电子过电流保护断路

适用环境

周围空气温度：上限值不超过 +70℃，下限值不低于 -35 ℃，24h 内的平均值不超过 +35 ℃，高于 +40℃时，用户需降容使用，降容系数见表（4）；

安装地点的海拔不超过 2000m ，高海拔降容系数见表（5）；

大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50 ％，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90 ％，同时该月的月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露；

污染等级为 3；

安装类别为Ⅲ；

安装位置应垂直，各方向的倾斜度不超过 5 °。

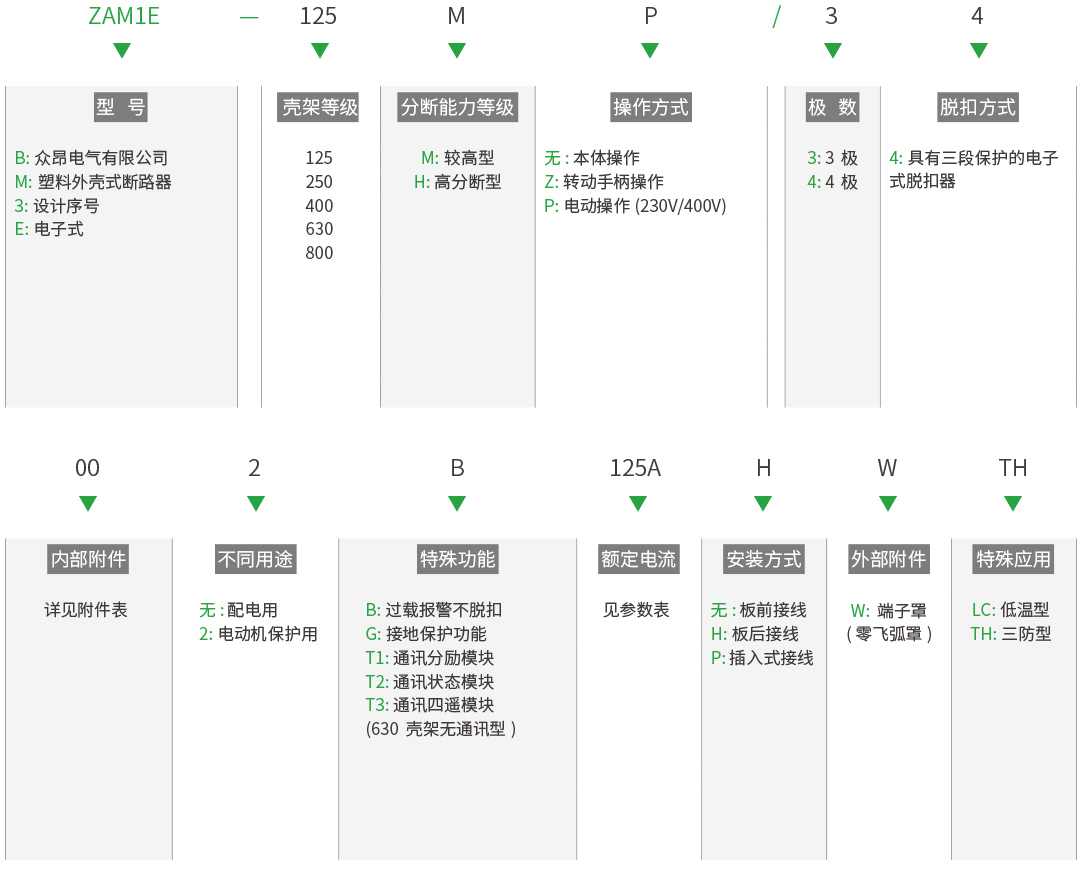

产品型号及含义

注：1. 用户必须确认对本产品技术资料已有详细的了解，并应根据断路器将来使用的场合，按“ 定货规范”表（见68 页）定货。

2. 如用户订货时对电子式脱扣器保护参数不作要求，本公司将按“ 电子式脱扣器出厂整定值”表 8 ，表 9 配置。

3.LC 低温型订货时请与我司联系。

4. 通讯模块分三种：

T1（通讯分励模块）：遥测 + 遥信 + 通讯控制分励脱扣及干接点控制分励脱扣。

T2（通讯状态模块）：遥测 + 遥信 + 通讯控制分励脱扣 + 分合状态（需加装辅助附件，该附件为通讯模块专用，默认标配 20 辅助，均为单辅，400 、630 、800 壳架只保留一组辅助触头，如需两组请备注）。

T3（通讯四遥模块）：遥测 + 遥信 + 遥调 + 遥控（需加装电操）+ 分合状态（需加装辅助附件，该附件为通讯模块专用，默认标配电操、20 辅助，均为单辅，400 、630 、800 壳架只保留一组辅助触头，如需两组请备注）。

添加通讯模块 (T2、T3) 需加装辅助附件，通讯模块需用一组辅助触头。400 及以上壳架辅助附件为两组辅助触头，另一组默认去除，如需保留该组辅助触头外接使用需在订单注明，400 壳架以下辅助附件为单组辅助触头，如需外接辅助触点需额外加装一组辅助附件。

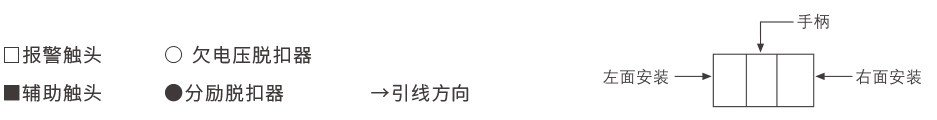

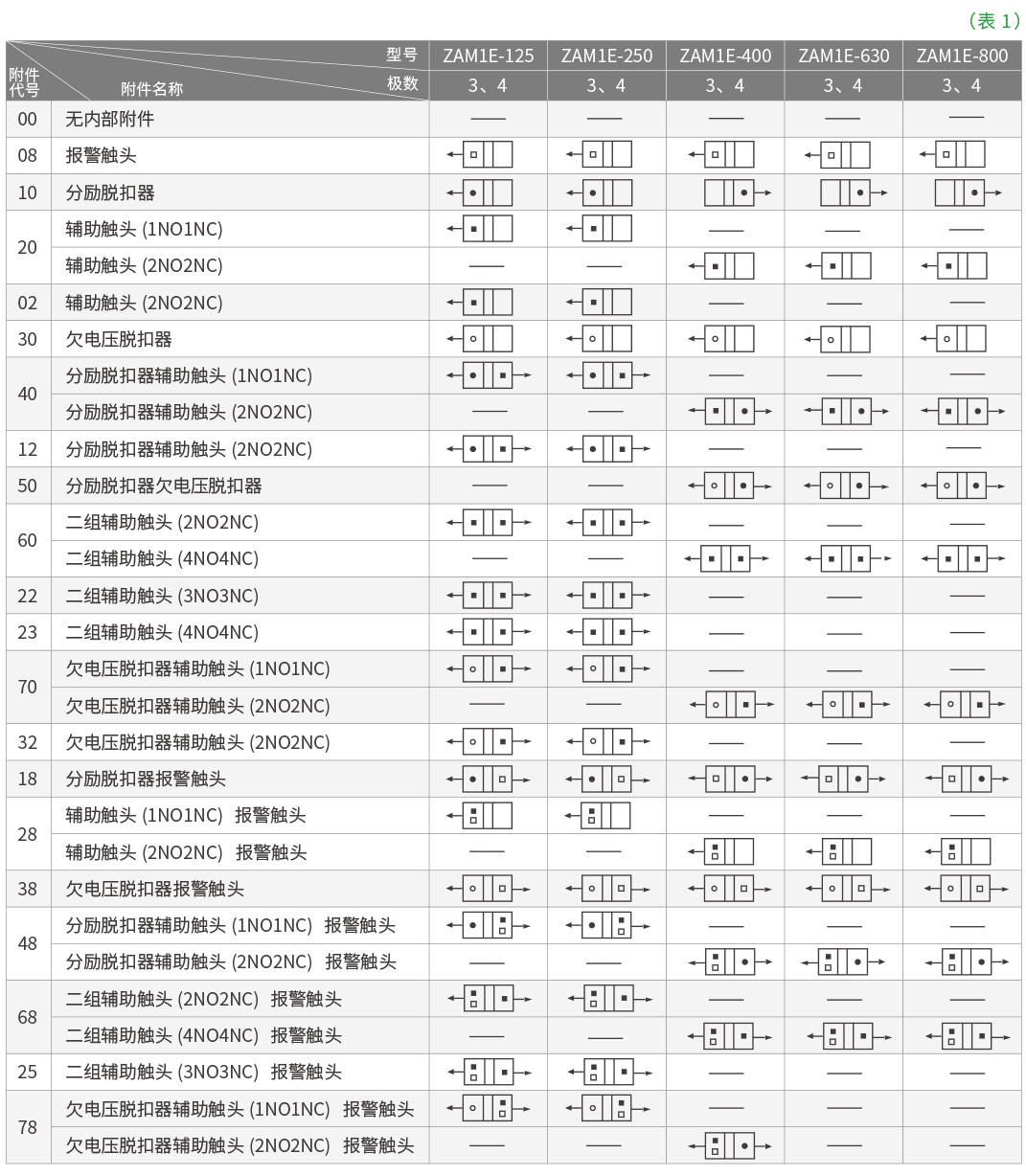

附件代号

主要功能特点

ZAM1E 电子塑料外壳式断路器具有三段保护功能，使用类别为 B 的断路器与连接在同一电路中的其它短路保护装置在短路条件下具有完全选择性配合；

具有五种脱扣特性选择：用户可根据负载电流要求对脱扣器进行设置调整；

电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的环形电流互感器；

具有预警指示：当负载电流超过预设定电流时，断路器面盖上的发光二极管指示为黄色；

具有过载指示：当负载电流超出整定电流时，断路器面盖上的发光二极管指示为红色；

具有消防专用的过载不脱扣只有报警功能：当负载电流过载运行时，断路器不脱扣，输出一个无源接点信号，驱动相应的报警装置；

符合 IEC60947 附录 F 的电磁兼容要求；

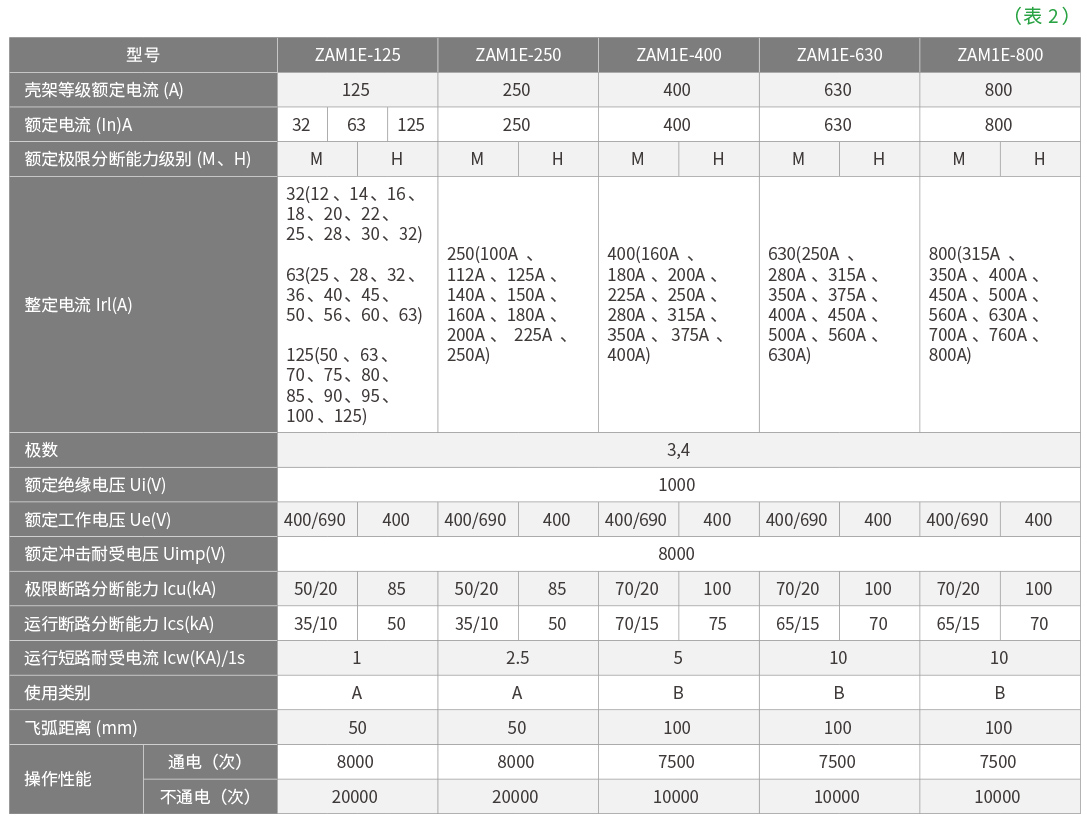

断路器主要技术性能指标

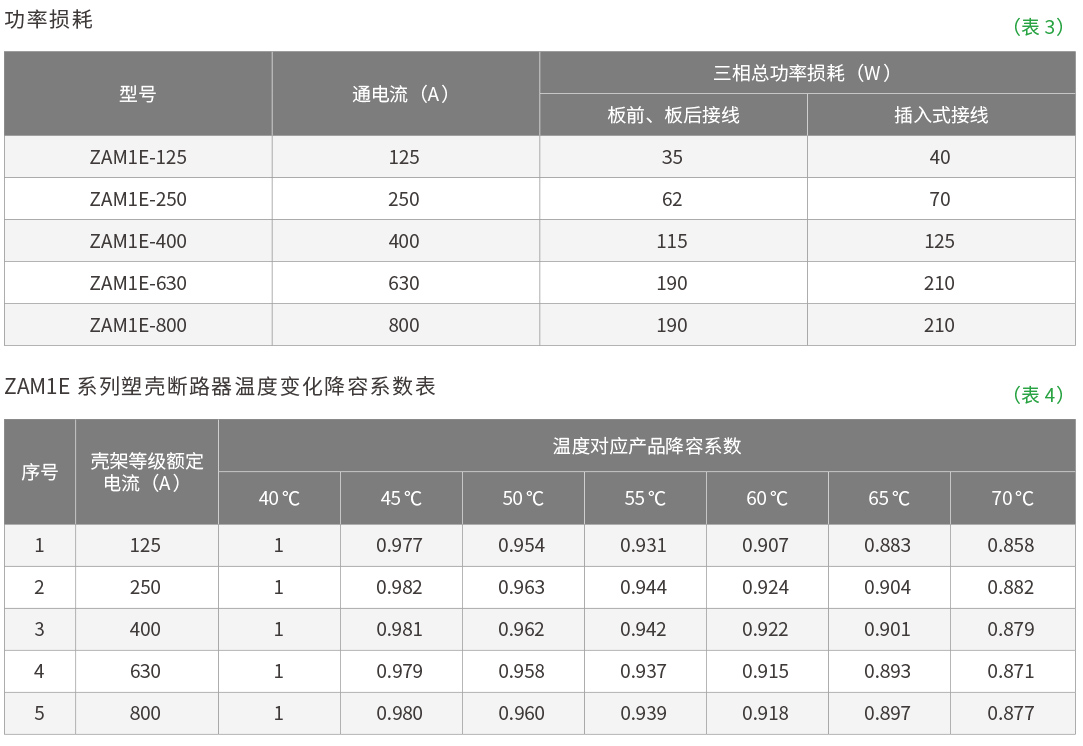

功率损耗及高温降容系数

注：当使用环境温度低于 40 ℃时，产品可以正常使用，不存在降容。

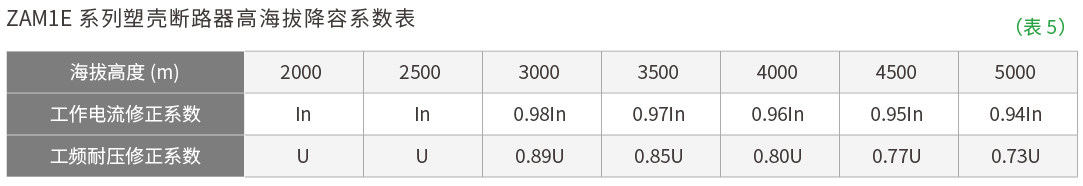

高海拔降容

电子式脱扣器特性

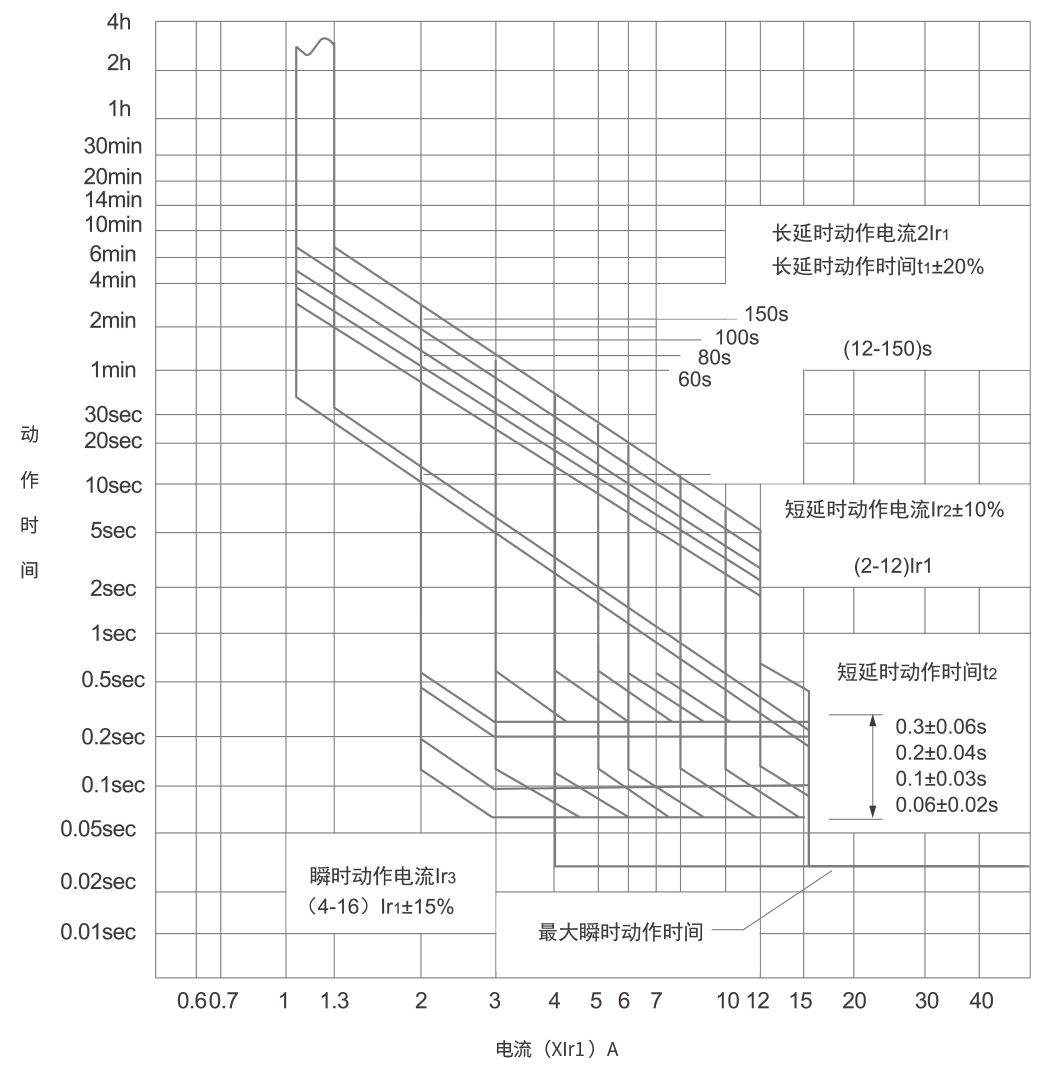

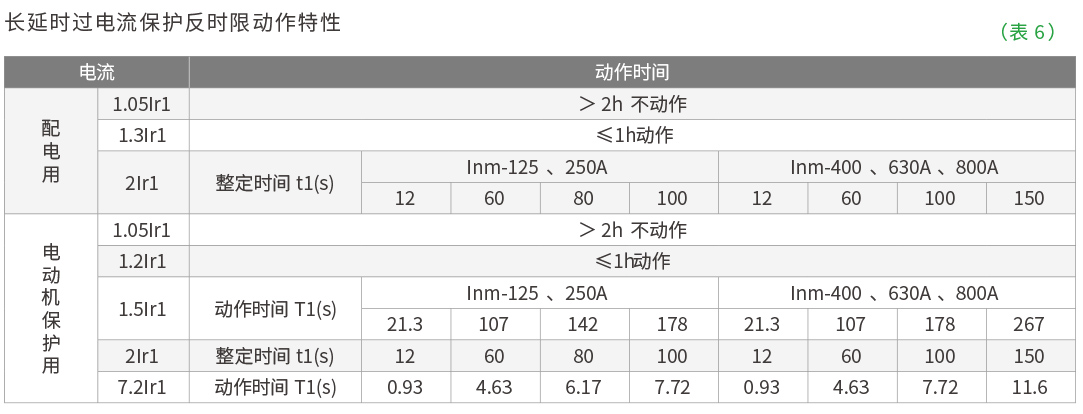

脱扣器特性

具有过载长延时反时限，短路短延时反时限，短路短延时定时限，短路瞬时动作等保护功能， 可由用户自行设定组成所需的保护特性。

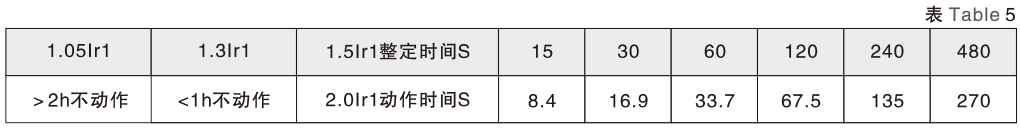

脱扣器特性

注：1、动作时间符合 I2T1=(2Ir1) 2 t1(1.2Ir1≤Ⅰ＜ Ir2)；

 2 、动作时间允许差为 ±20% ；

 3 、可返回时间不小于动作时间的 70% ；

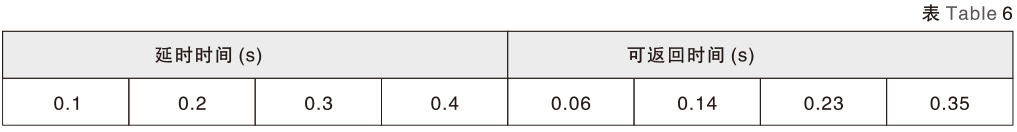

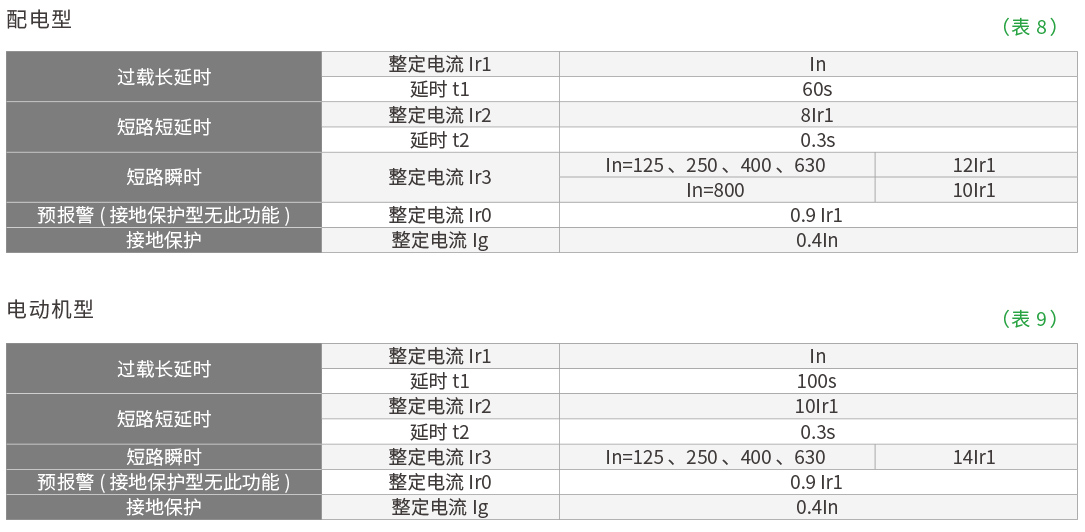

如用户订货时对电子式脱扣器保护参数不作要求，则脱扣器特性参数配置

结构简介

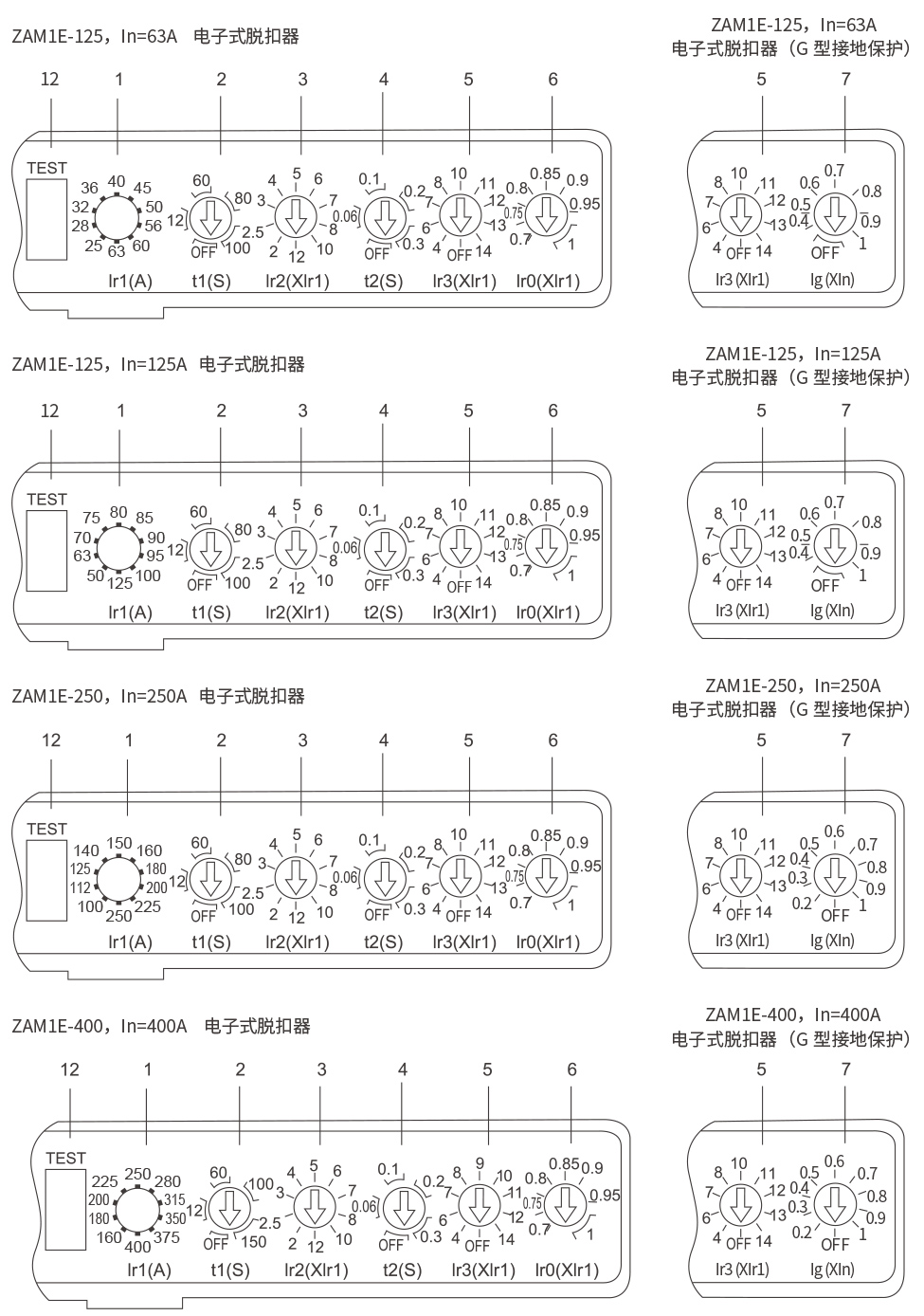

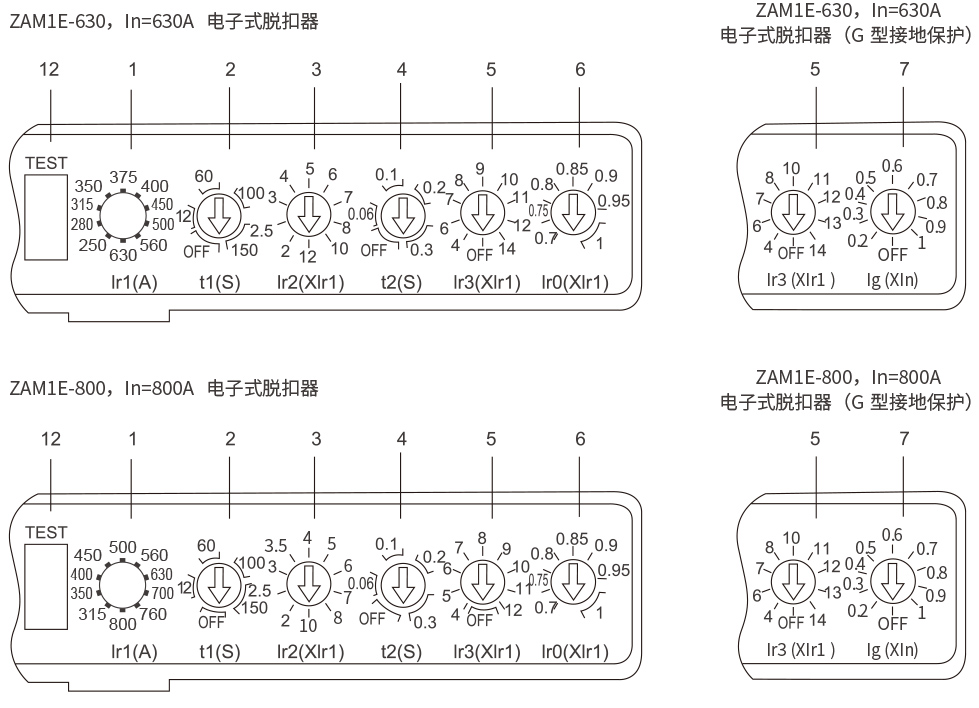

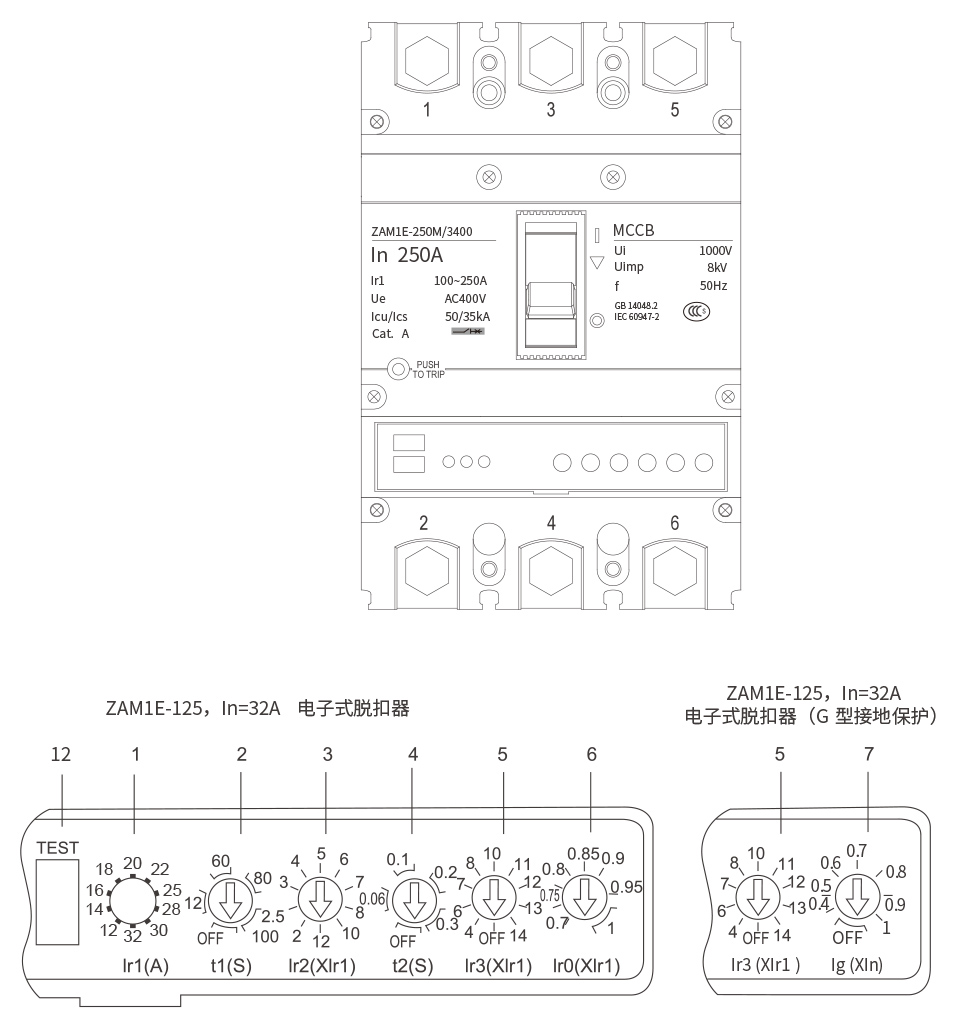

断路器正面指示

保护： 1、过载长延时动作电流 Irl 调整。根据断路器不同的额定电流，可进行 10 点进行调整；

2、长延时动作时间 t1 调整，可进行 4 点调整；

3、短路短延时动作电流 Ir2 调整，可进行 10 点调整：

4、短延时动作时间 t2 调整，可进行 4 点调整；

5、短路瞬时动作电流 Ir3 调整。可进行 9 点或 10 点调整；

6、预报警动作电流 lr0 调处，可进行 7 点调整；

7、接地保护动作电流 Ig 调整，可进行 7 点或 9 点调整；

其它功能： 8、电子脱扣器工作指示；

9、预报警指示；

10 、过载指示；

11 、脱扣按扭；

12 、测试端，用于检测电子脱扣器当前整定值。

使用与维护

断路器各种特性及附件由制造厂整定，在使用中不可随意调节。

断路器手柄可以处在各个位置，分别标示闭合、断开、脱扣三种状态，当手柄处于脱扣位置时，应向后扳动手柄，使断路器再扣，然后合闸。

维修检查必须由专业人员负责。

用户如需选用内外附件，按所订型号由本公司提供，并保证质量。

如用户自行选购或改装，本公司不承担责任。

在执行维护操作前，必须先完成下列操作：

使断路器分闸断开电源与断路器的连接 ( 包括主电路，辅助电路 )。

将断路器从安装位置上移开 ( 一般用于插入式，固定式最好亦如此 )。

断路器维护在正常操作条件下每年一次，在非正常操作下每半年一次。

以下为维护内容：

再扣，合、分断路器：在断路器合闸时用红色紧急脱扣按钮使断路器脱扣，操作次数为 5 次，断路器应能可靠进行再扣，台、分，脱扣动作。清除断路器表面及连接处灰尘 ( 用清洁，干燥的抹布 ) 清洁隔孤板，如必要可更换隔孤板。检查所有的连接情况，用砂布擦除氧化物，用可溶解剂清洁后，拧紧螺栓和螺母。

如断路器安装有手操机构，则用手操对断路器进行 3 次分合闸 ( 如断路器还安装有欠电压脱扣器，则欠电压脱扣器应先通电后操作 )，操作杆或手柄应运动自如。

如断路器安装有电动操作机构，则用电操对断路器进行 3 次分合闸 ( 如断路器还安装了欠电压脱扣器，则欠电压脱扣器应先通电后操作 )。电操控制功能应正常。

如断路器安装有分励脱扣器，应先使断路器处于合闸。然后分励脱扣器通以额定电压，断路器应可靠脱扣。

如断路器安装有欠电压脱扣器，欠电压脱扣器先通过额定电压后，闭合断路器，使断路器处于合闸状态。然后使欠电脏脱扣器失电，断路器应可靠脱扣，并且此时断路器不能合闸。

如断路器安装有辅助和报警触头，则在测试回路中连接辅助和报警触头，分、合，脱扣断路器，辅助和报警转换信号应正常。

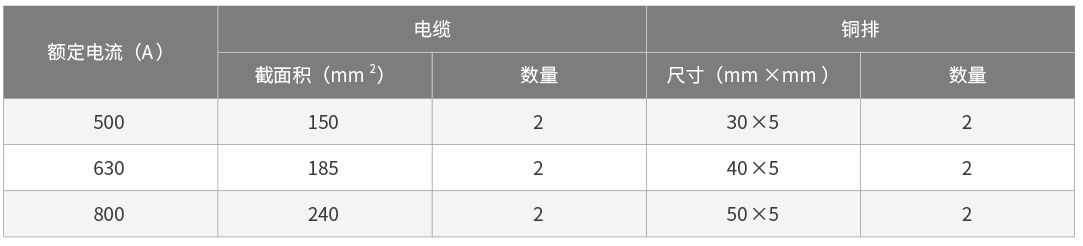

额定电流与导线截面积

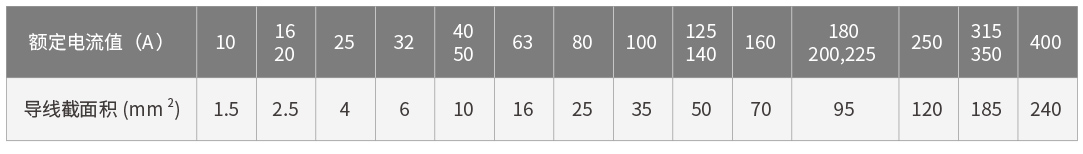

连接导线的截面积与相适应的额定电流

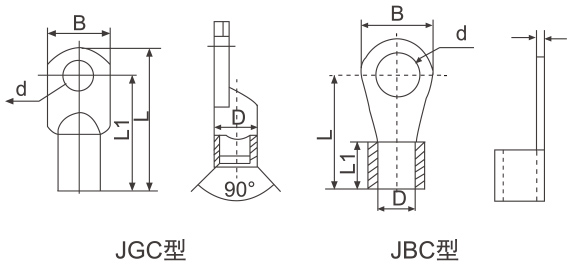

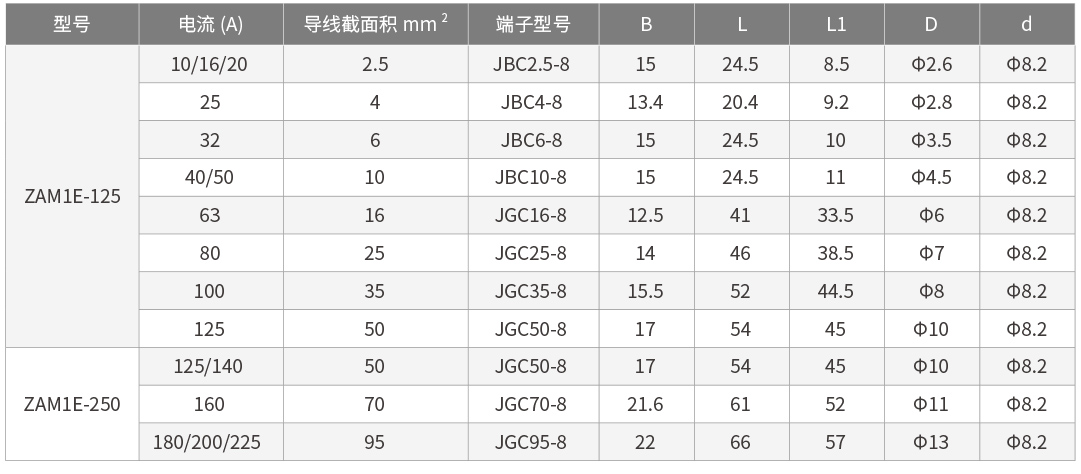

接线端子分 JGC 、JBC 两种型号供用户选用表

因产品技术需不断改进，所有数据应以本公司的最新数据确认为准，如有变动，恕不另行通知。

本产品的产权和解释权属众昂电气有限公司。

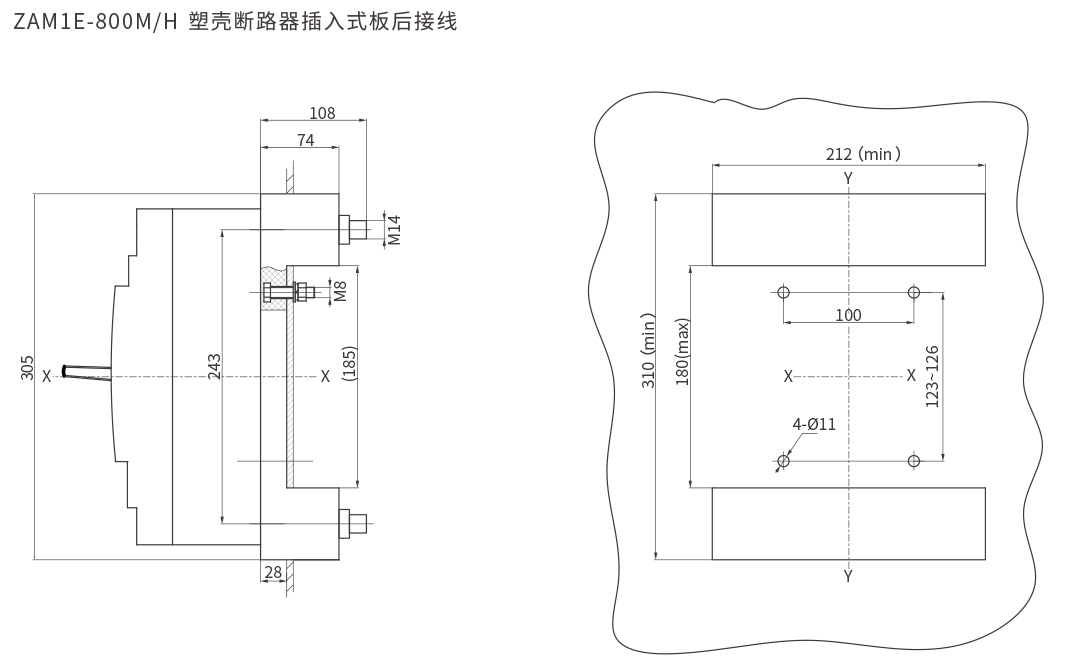

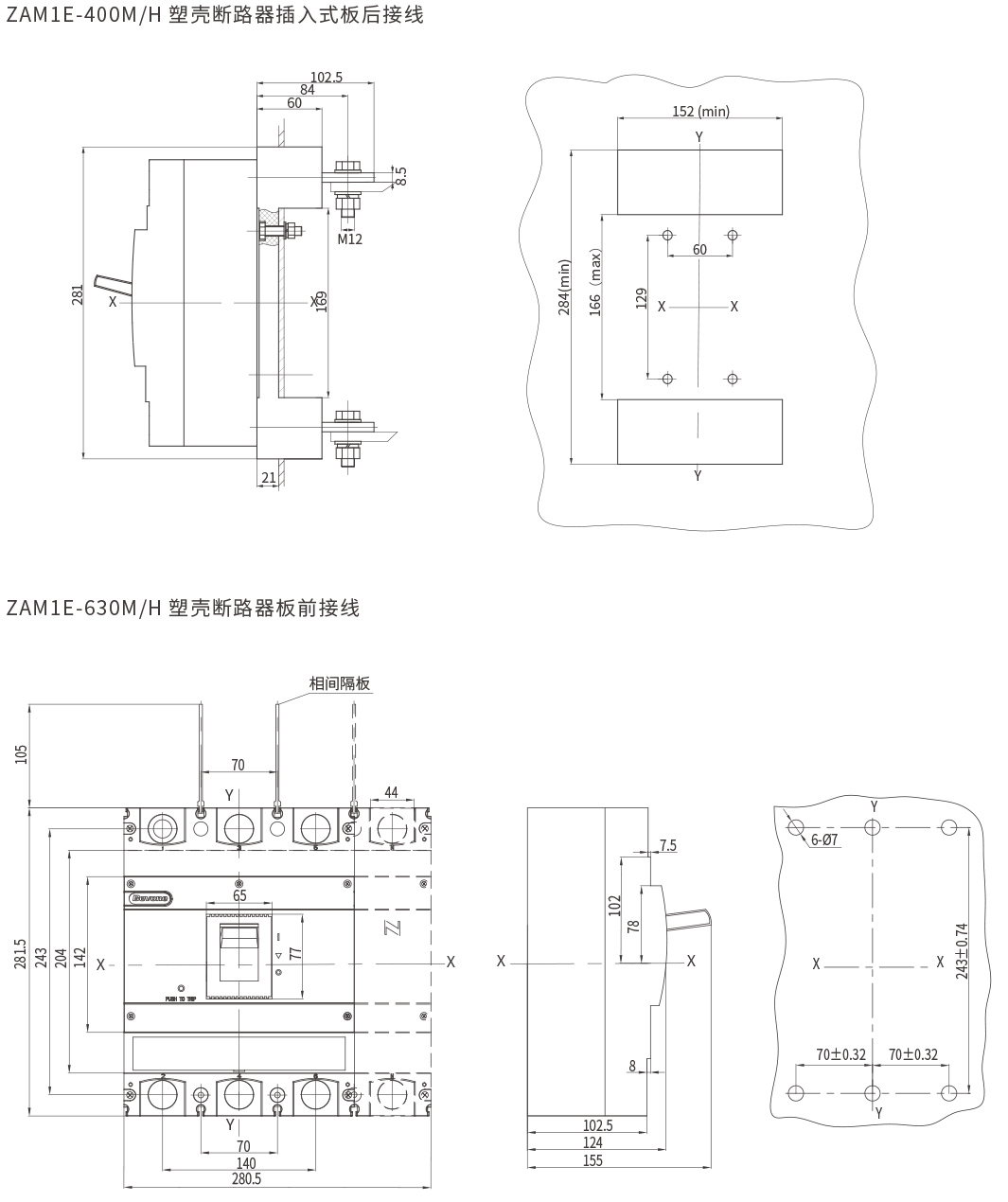

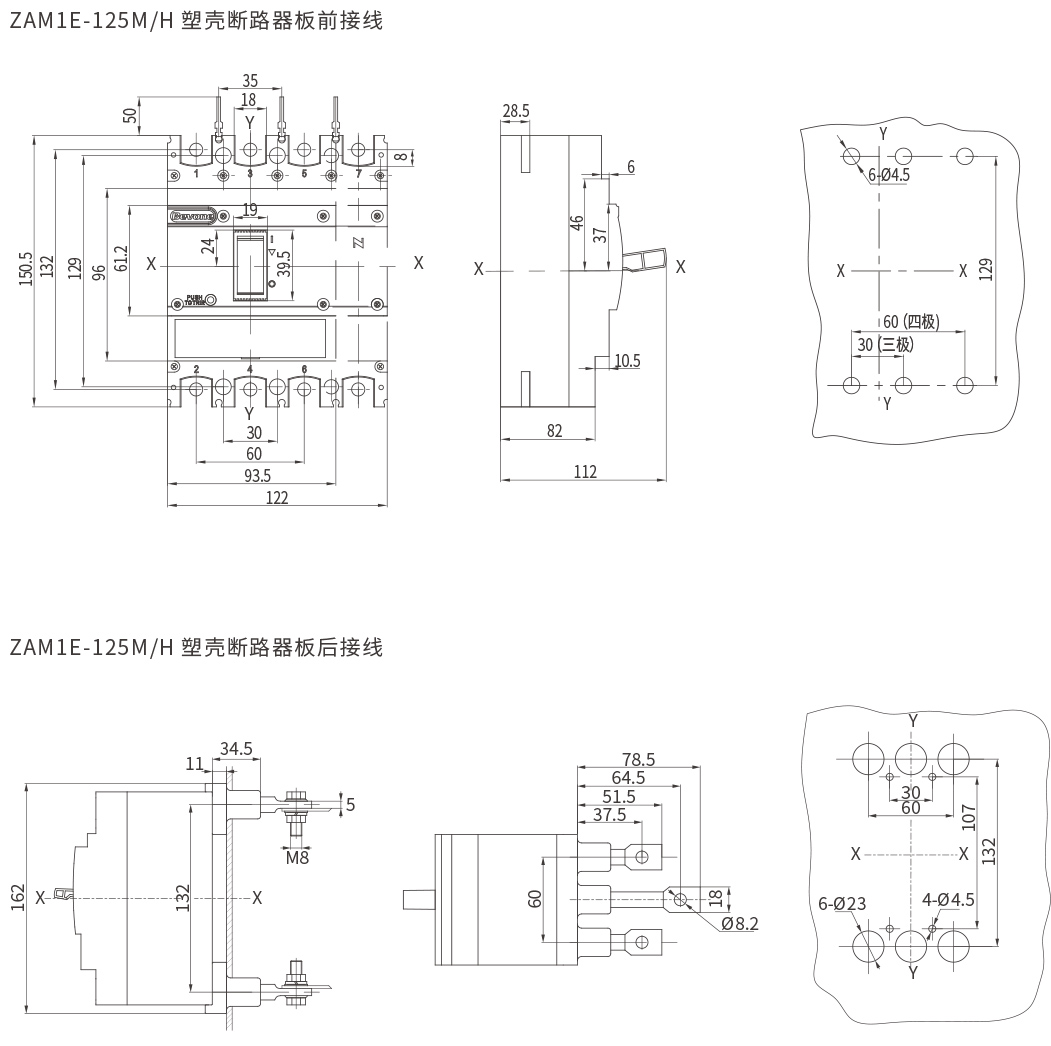

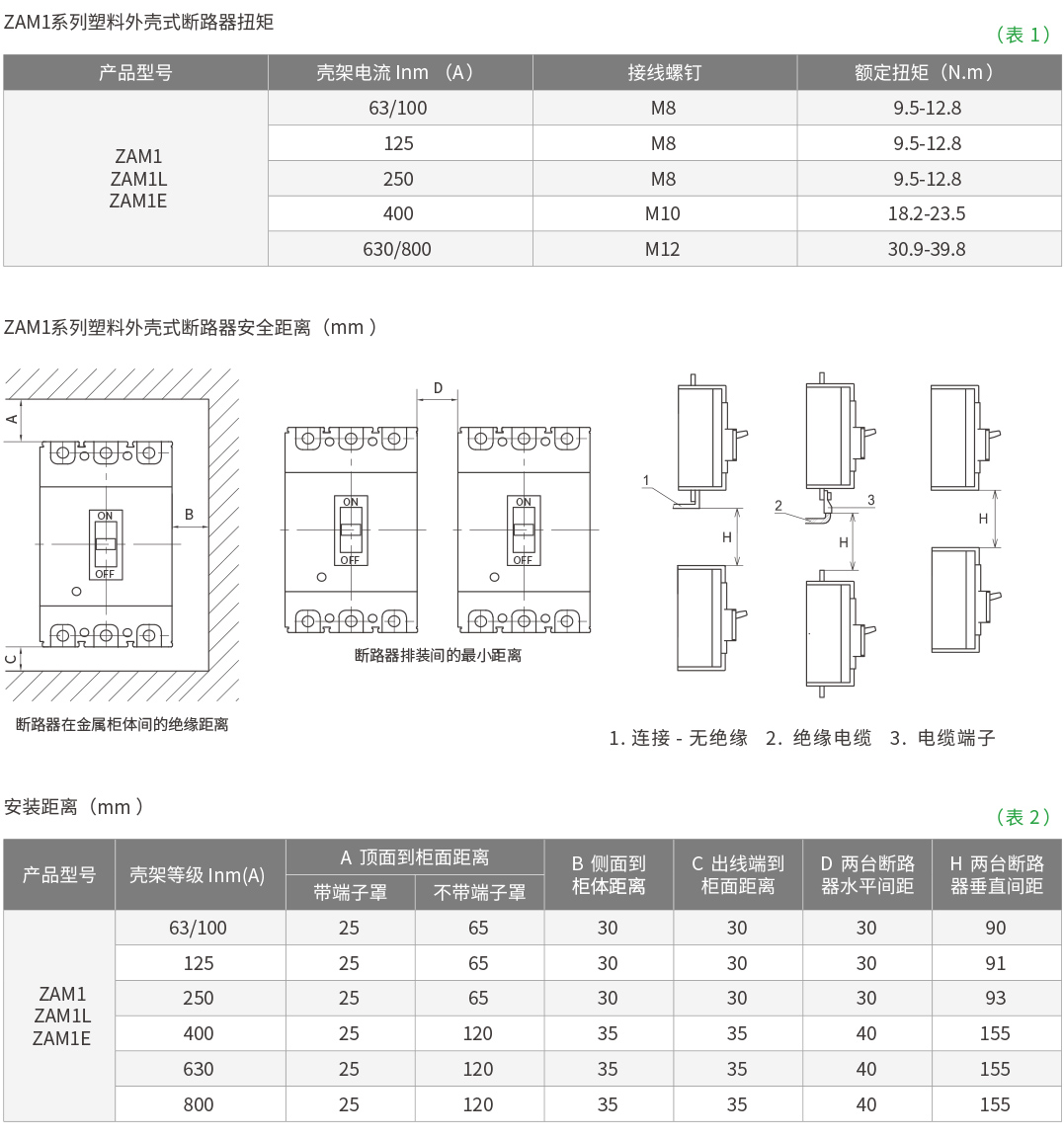

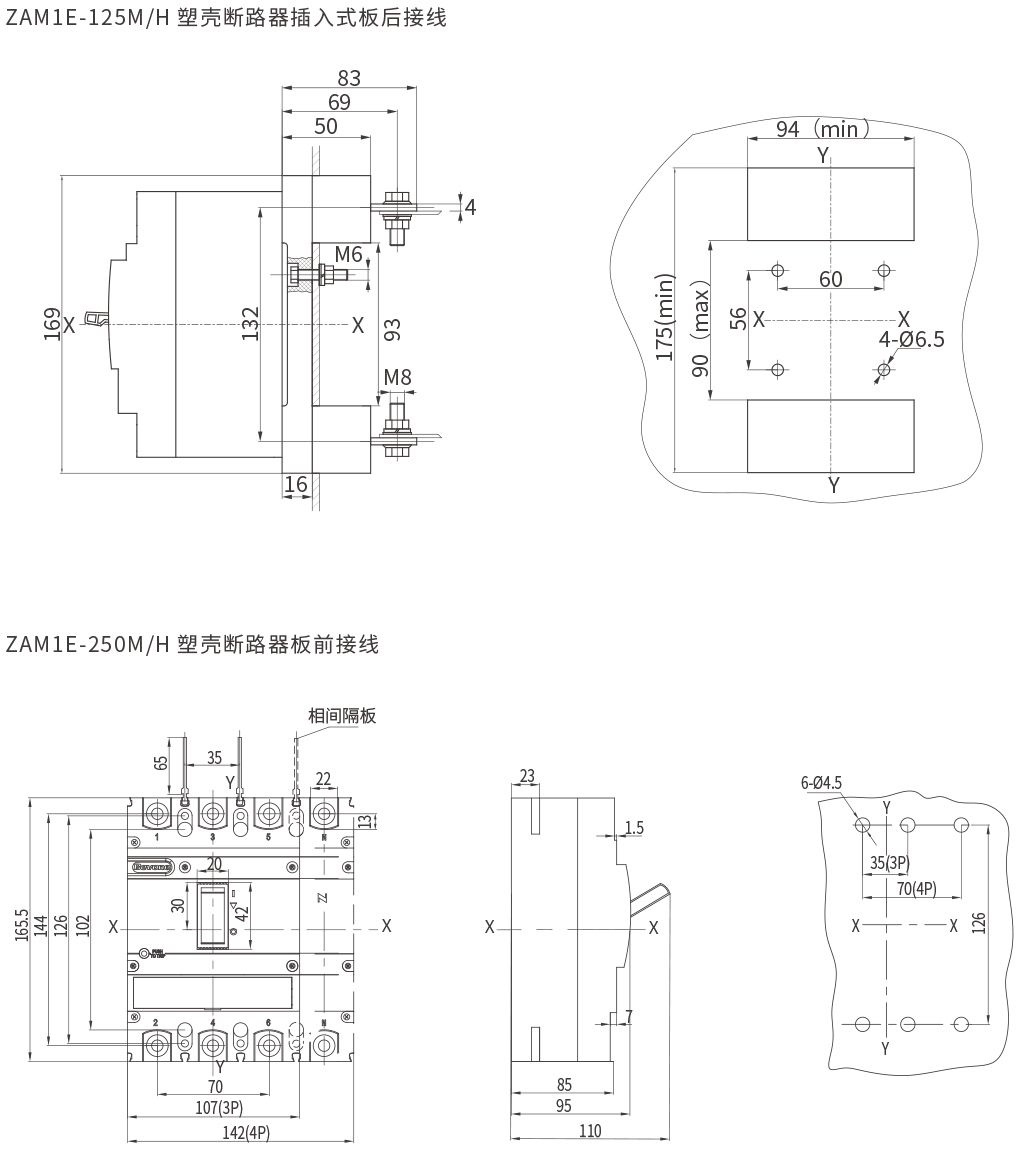

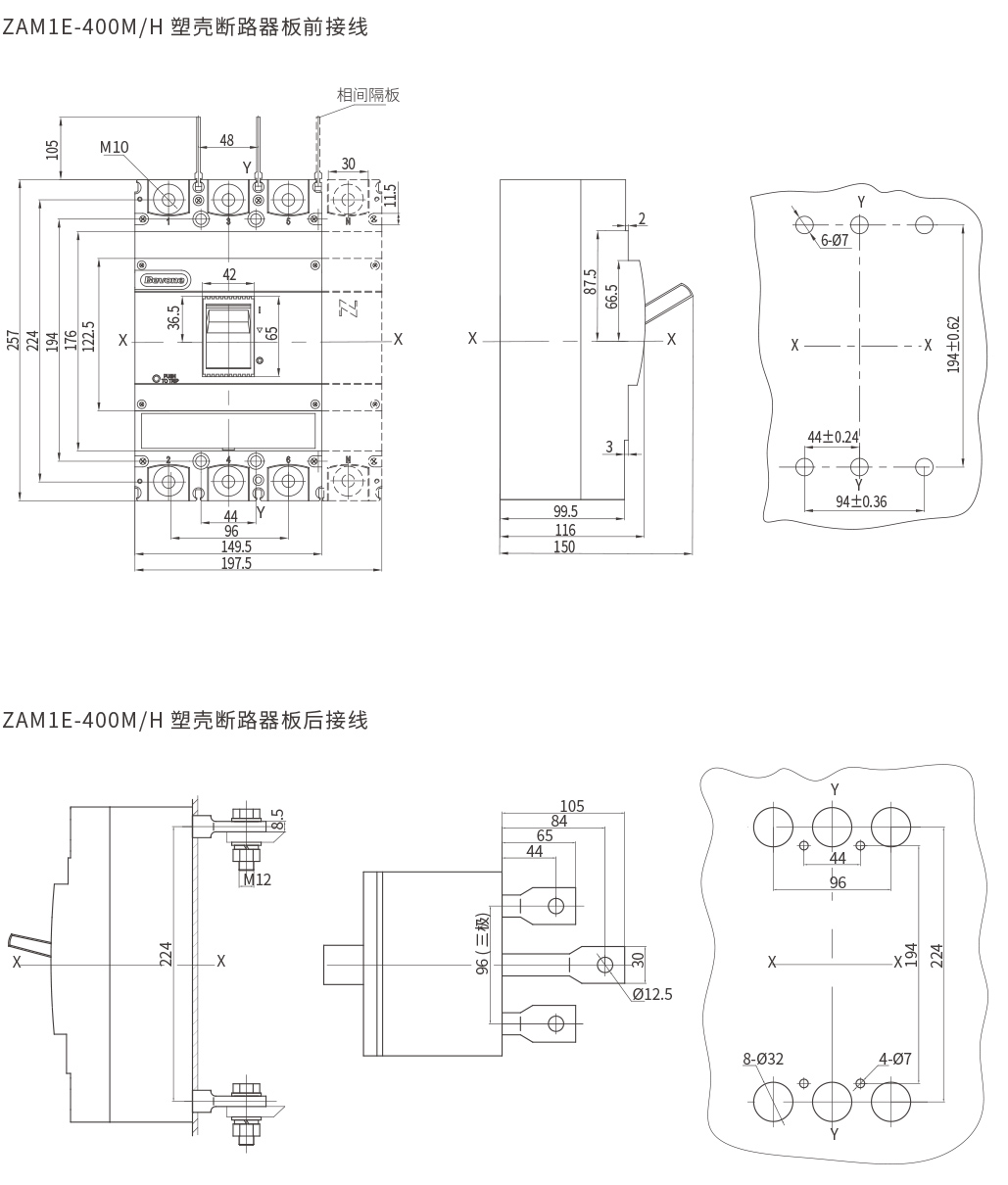

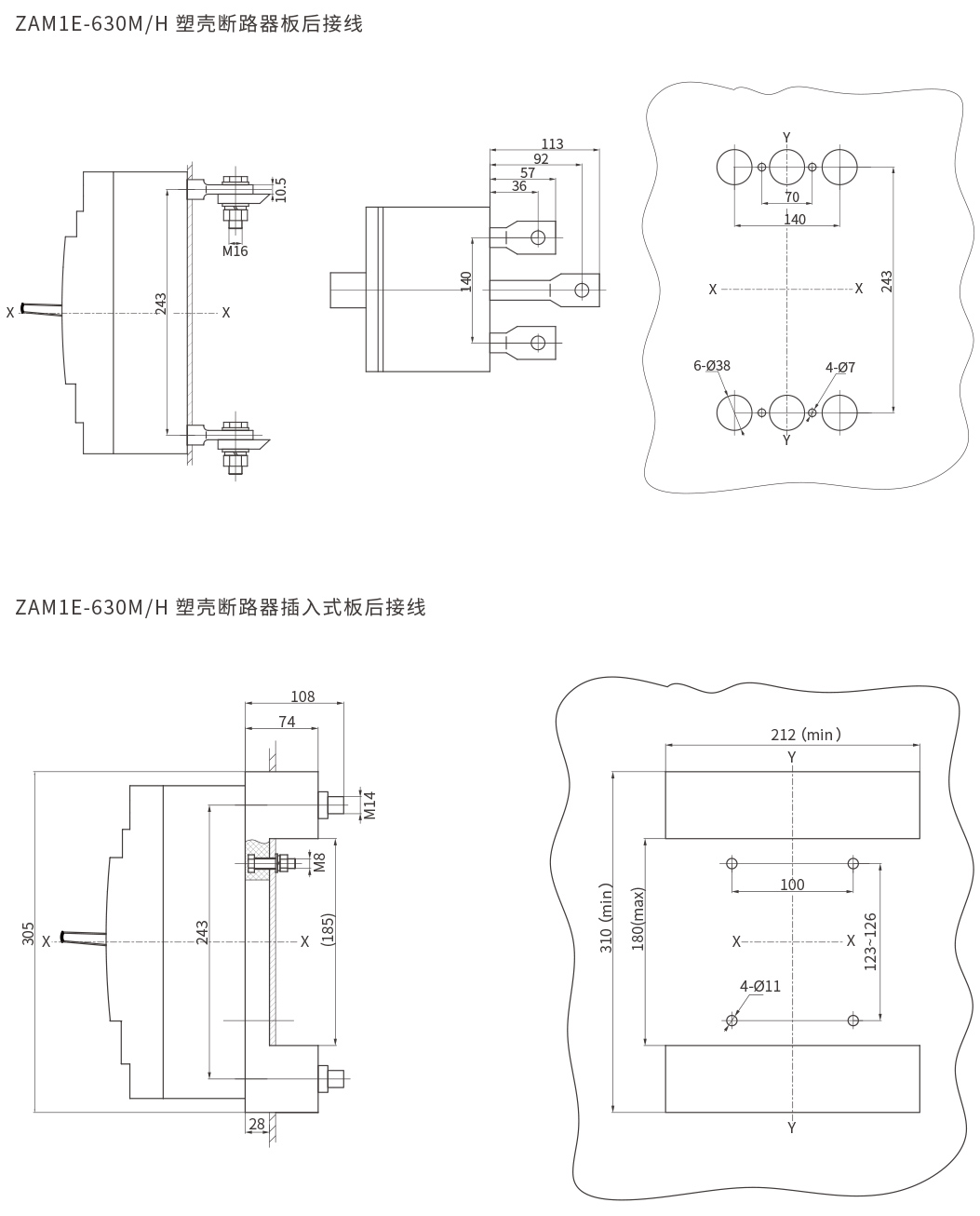

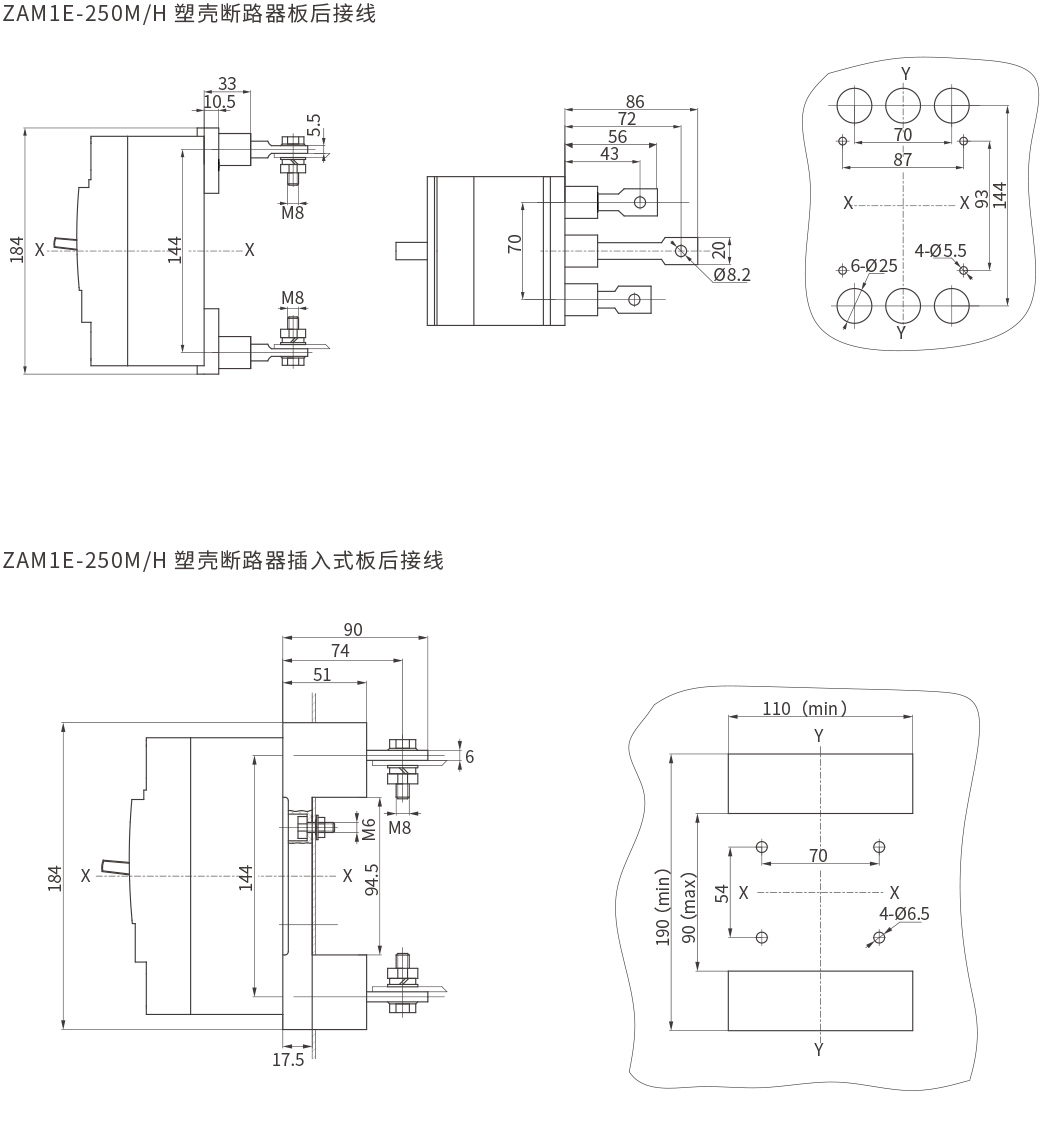

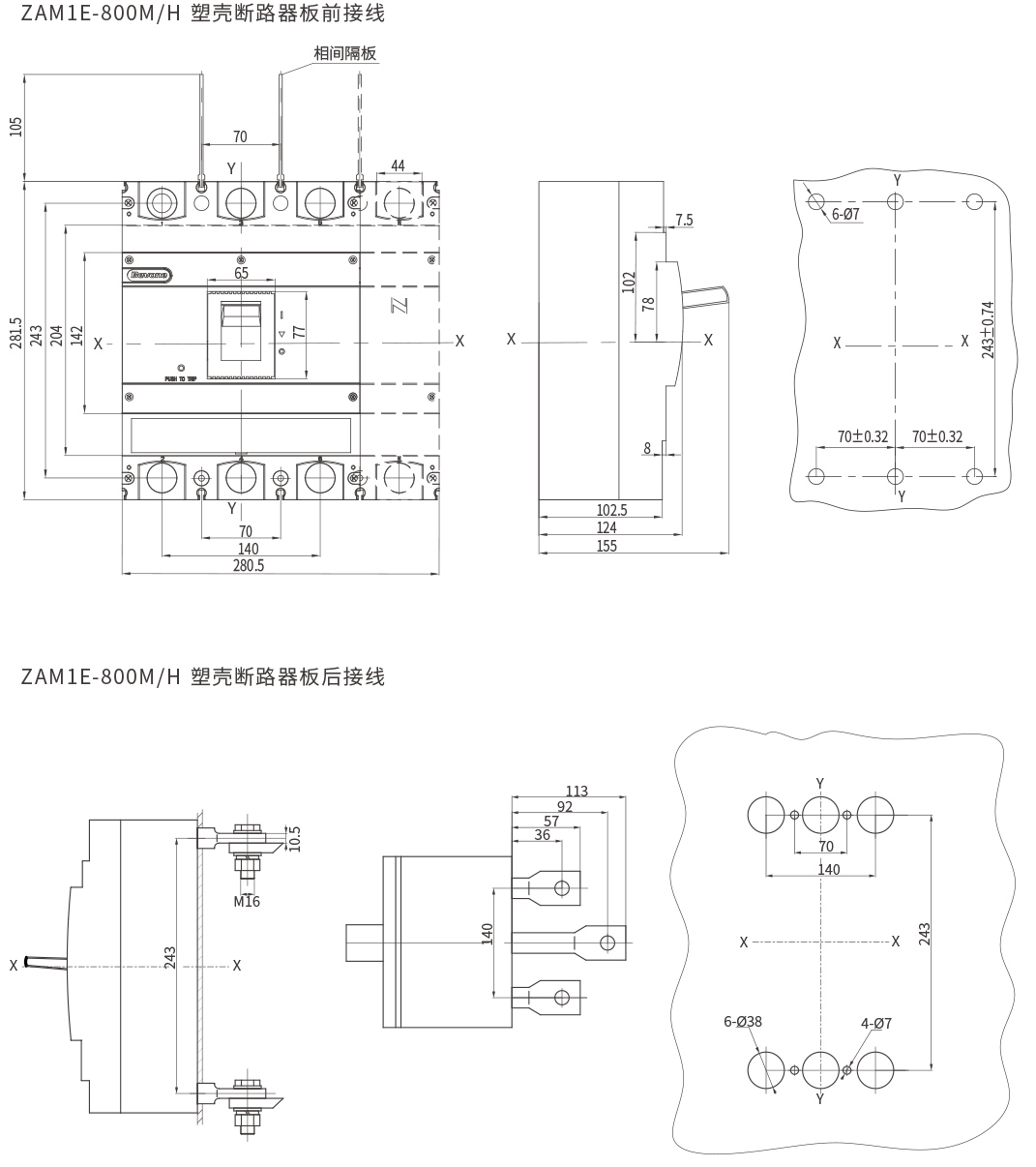

外形及安装尺寸

注:此尺寸在安装时会存在偏差,请开孔时考虑偏差的影响。

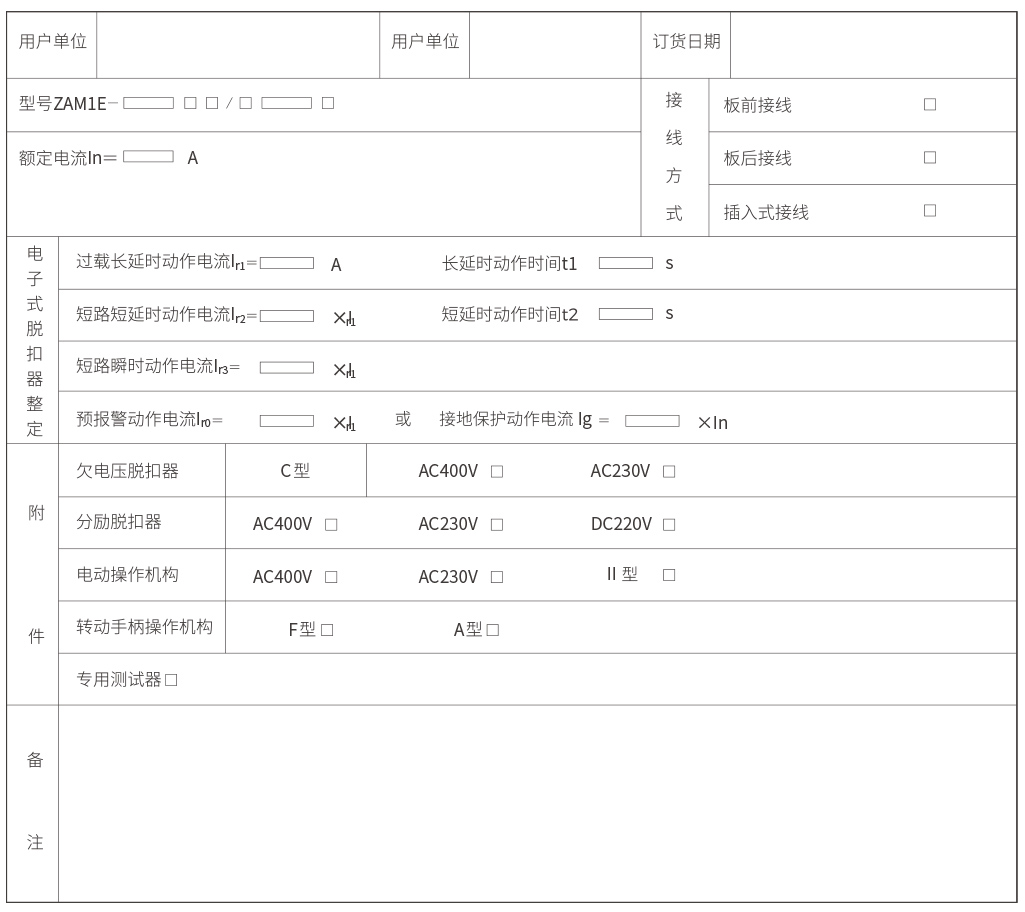

订货规范

正常工作条件和安装条件

①、周围空气温度:

上限值不超过+40°C， 下限值不低于-5C，24h平均值不超过+ 35C。

注:下限值为- 10°C或-25°C的工作条件，用户应与本公司申明;上限值为+40°C或下限值低于- 10°C或- 25°C的工作条件，用户应与本公司协商。安装地点的海拔不超过2000m。

②、大气条3件:

大气相对湿度在周围空气为+40°C时不超过50%,在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该的平均最低温度为+ 25C，并考虑到因温度变化发生在产品表面上的凝露。

超过规定要求应与本公司协商。

③、防护等极: IP30

④、污染等级: Il

⑤、使用类别: B类或A类

⑥、安装类别:

额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别IV;辅助电路及控制电路安装类别为II。

⑦、安装条件:

断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5度(矿用断路器的倾斜度不超过15度)。

技术数据与性能

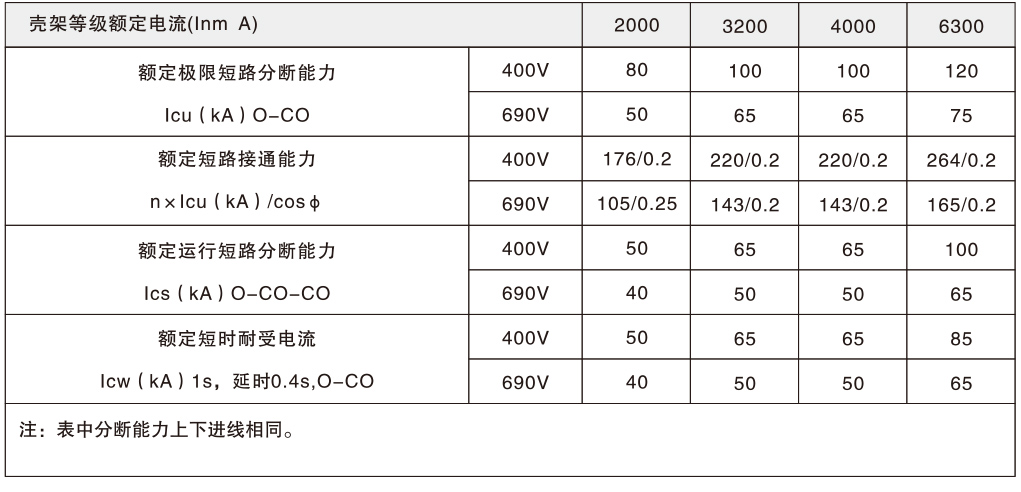

断路器的额定短路分断能力及短时耐受电流见表1,断路器飞弧距离为“零”(即断路器外无飞弧)。

表1

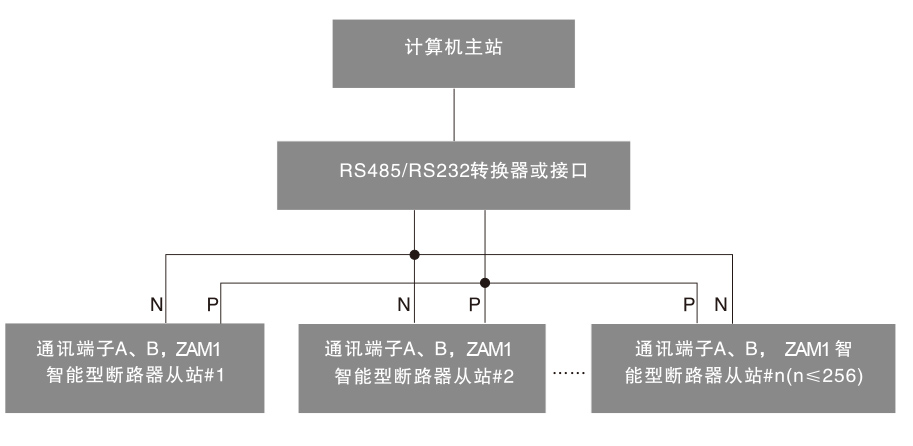

专用通讯协议接口连接关系图如下:

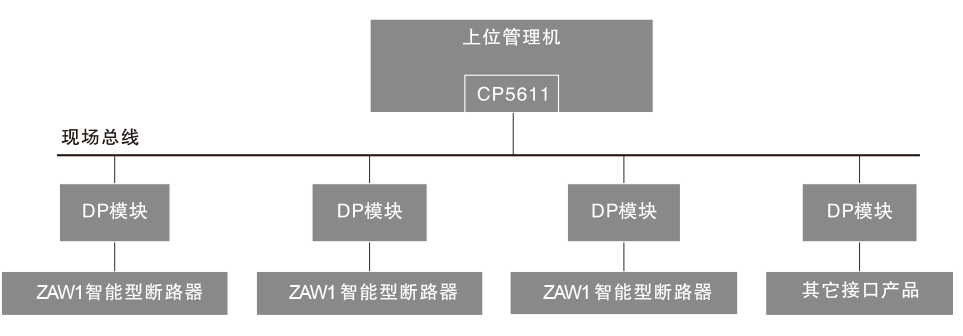

基于通用DP协议的断路器产品的连接关系图如下:

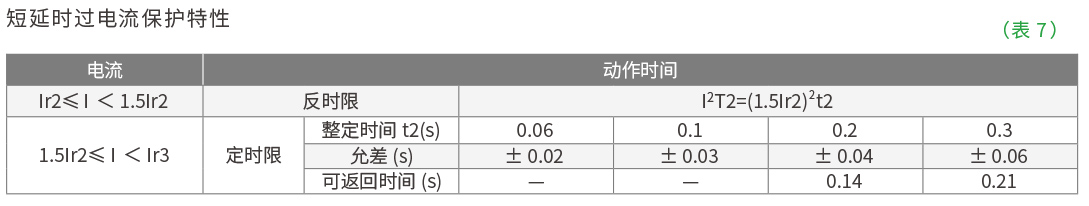

1.3、短延时过电流保护特性:

短延时过电流保护为定时限，如要求低倍数为反时限时,其特性按:12Ts=(8Ir1)2ts,ts为一般延时设计时间;当过载电流>81r时,自动转换为定时限特性,其定时限特性见表五。时限误差为土15°C。

1.4、过电流脱扣保护特性见图1，接地故障保护特性见图2。

②、M型智能控制器的功能

2.1、电流表功能

显示各相运行电流及接地泄漏电流，正常显示最大相电流，还可显示整定、试验及故障的电流值或时间值。

2.2、电压表功能

显示各线电压，正常显示最大值。

2.3、远端监控和自诊断功能

2.3.1、控制器具有本机故障自诊断功能:当计算机发生故障时能发出出错“E”显示或报警，同时重新启动计算机,用户需要时，也可将断路器分断。

2.3.2、当局部环境温度达到80°C时，能发出报警，并能在较小的电流时(用户需要时)分断断路器。
