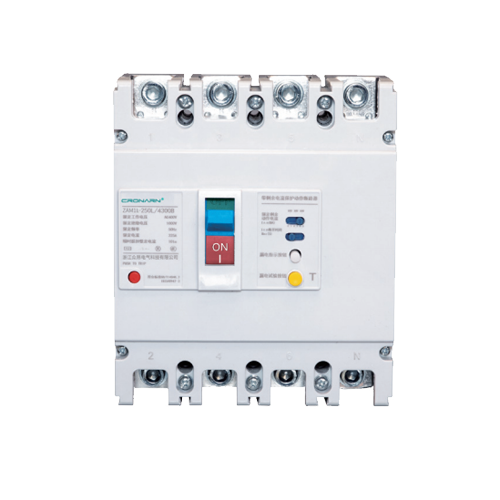

ZAM1L系列塑料外壳式剩余电流动作断路器

产品概述

ZAM1L系列带剩余电流保护塑料外壳式断路器(以下简称断路器),其额定绝缘电压为800V,适用于交流50Hz,额定工作电压400V,额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和漏电保护功能。能保护线路和电源设备不受损坏,同时还可以对可能引起火灾危险的接地故障提供保护。

本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。

本断路器不能倒进线，即只可 1、3、5 接电源线，2、4、6 接负载线。

本断路器适用于隔离（但与隔离开关有区别）符号表示为“ ”。

本断路器产品执行下列标准：

IEC 60947-1 及 GB/T 14048.1 总则

IEC 60947-2 及 GB 14048.2 低压断路器

IEC 60947-4-1 及 GB 14048.4 接触器和电动机启动器

IEC 60947-5-1 及 GB 14048.5 机电式控制电路电器

适用环境

周围空气温度为 -35℃～ +70℃，24h 的平均值不超过 +35℃。高于 +40℃时用户需降容使用，降容系数见表 (6);

安装地点的海拔不超过 2000m ，高海拔降容见系数表 (7)；

安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%。

对由于温度变化偶尔产生的凝露应采取特殊措施；

污染等级为 3 级；

断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz~13.2Hz 、位移为 ±1mm 及频率为 13.2Hz~100Hz 、加速度为±0.7g 的机械振动；

断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；

断路器适用于电磁环境 A；

湿热带型（TH 型）断路器通过 GB/T2423.4 、GB/T2423.18 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；

断路器应安装在没有雨雪侵袭的地方；

可运行条件：

断路器通过 GB/T2423.1 和 GB/T2423.2 的试验要求，周围空气温度可低至 -35 ℃、高至 +70℃（超过 +40℃降容使用，详见本样本中的技术资料）；

海拔至 2500m 特性不受影响（超过 2500m 降容使用，详见本样本中的技术资料）；

储存条件：周围空气温度为 -40℃～ +70℃。

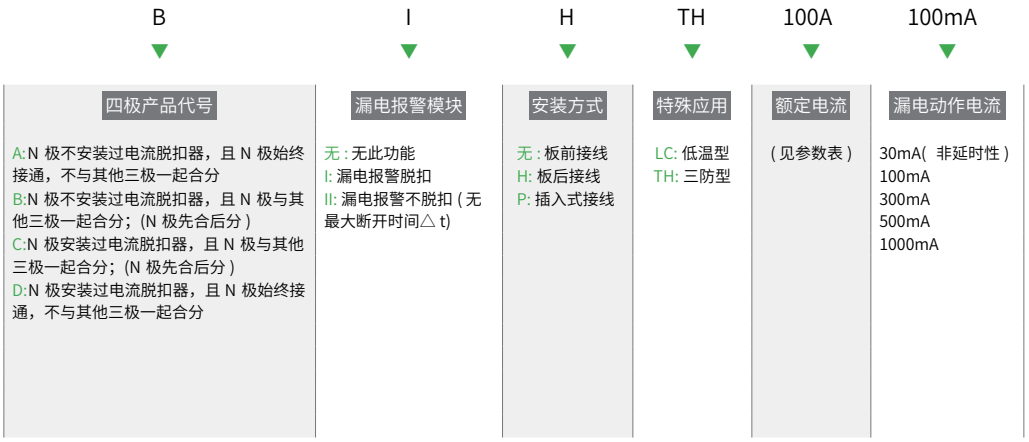

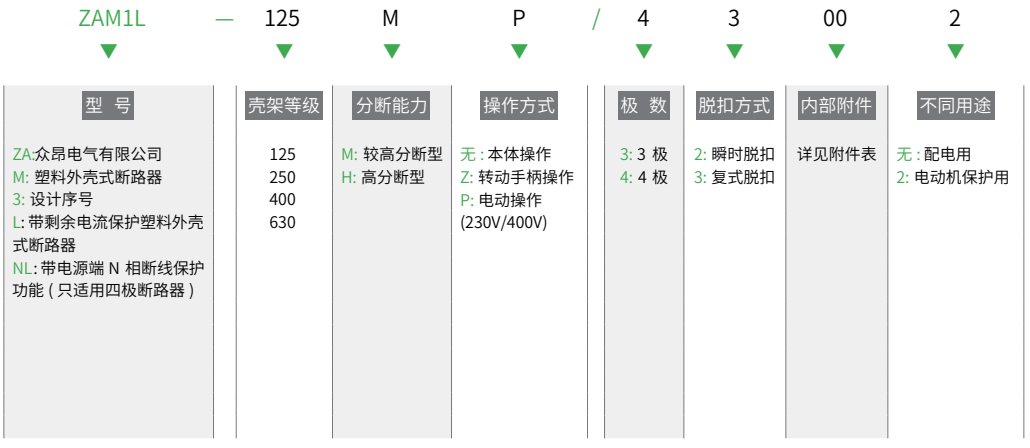

产品型号及含义

注：1. 倒进线需要单独注明。

2. 如选择 A 型漏电特性的产品，要特殊标明，具体参数见参数表。

3. 选型示例：用户在订货时，必须将漏电断路器的型号、规格、壳架等级额定电流、工作电压、极数、附件名称、漏电功能、数量等情况写清楚。

例如订购 ZAM1L-400 型漏电断路器、四极复式脱扣器、附件带分励脱扣器 230V ，漏电脱扣报警，中性极类型为 B ，工作电压为400V ，额定电流 315A ，漏电流 300mA ，脱扣时间延时型 0.5s ，数量 50 台。

应写成：ZAM1L-400/4310BI 230V 315A 300mA 0.5S 50台。

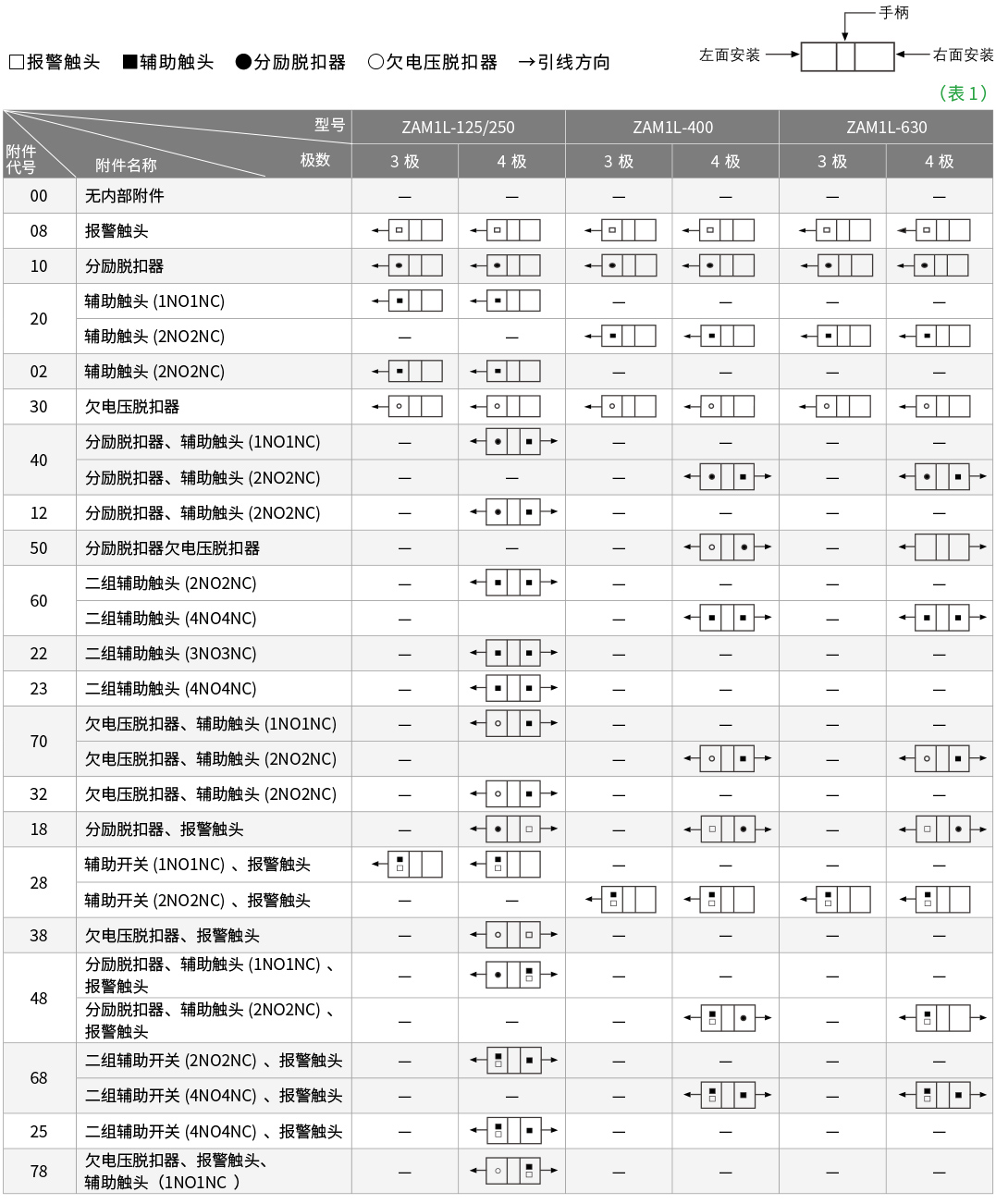

附件代号

主要参数

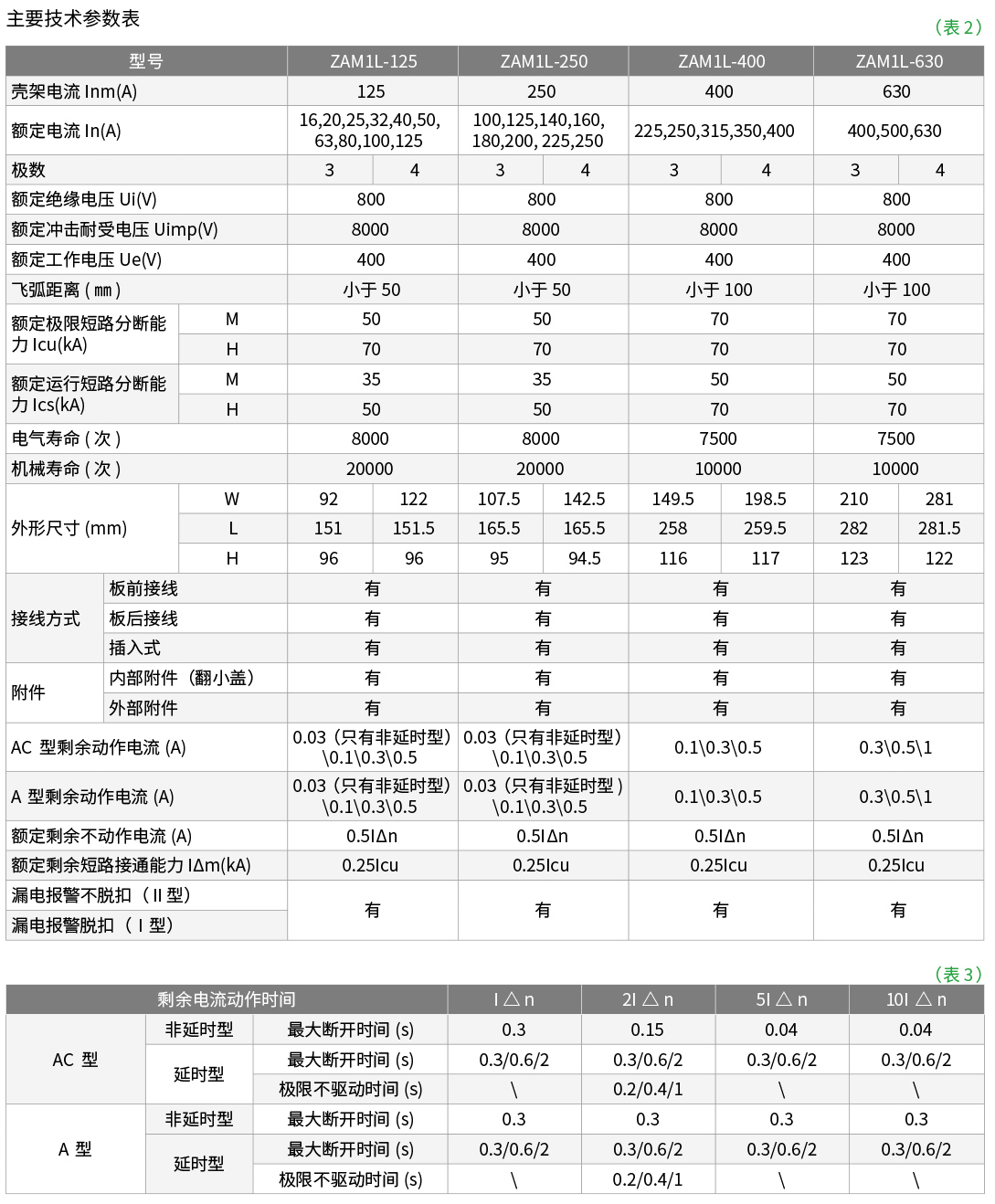

主要技术参数表

降容系数表

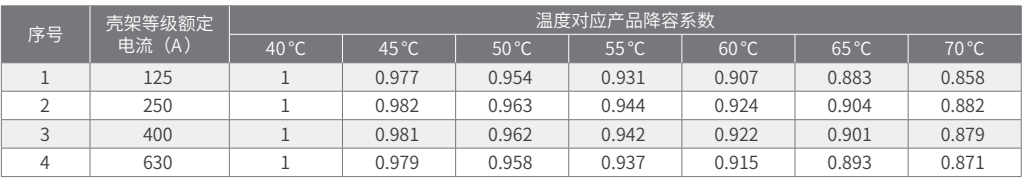

ZAM1L塑料外壳式断路器温度变化降容系数表

注：当使用环境温度低于 40 ℃时，产品可以正常使用，不存在降容。

高海拔降容

ZAM1L塑料外壳式断路器高海拔降容系数表

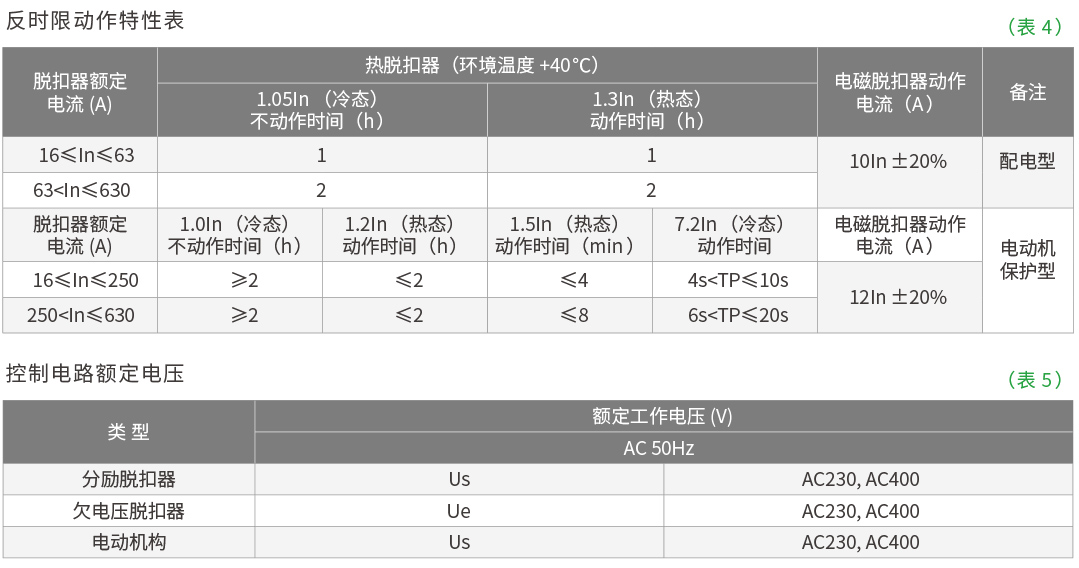

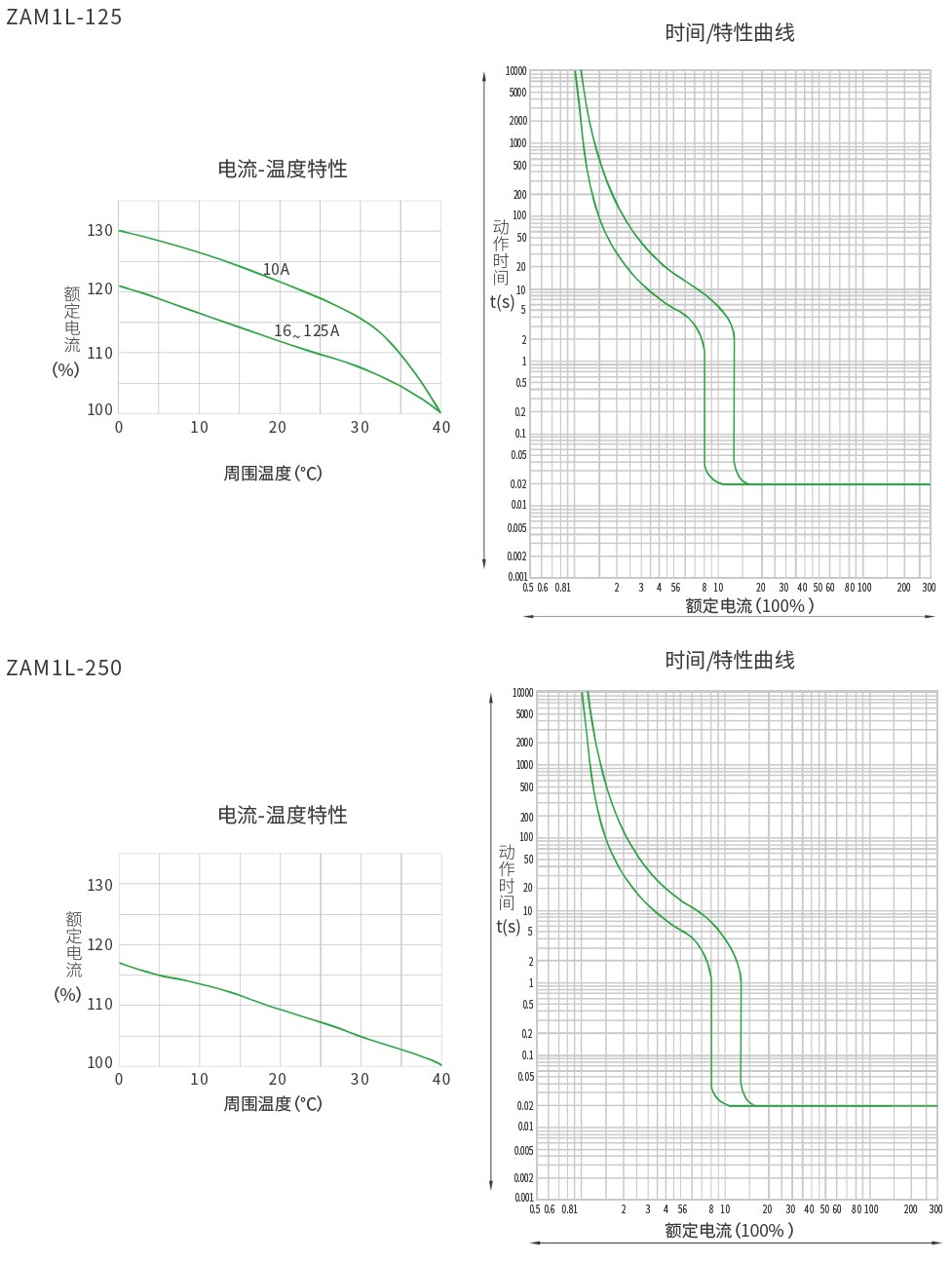

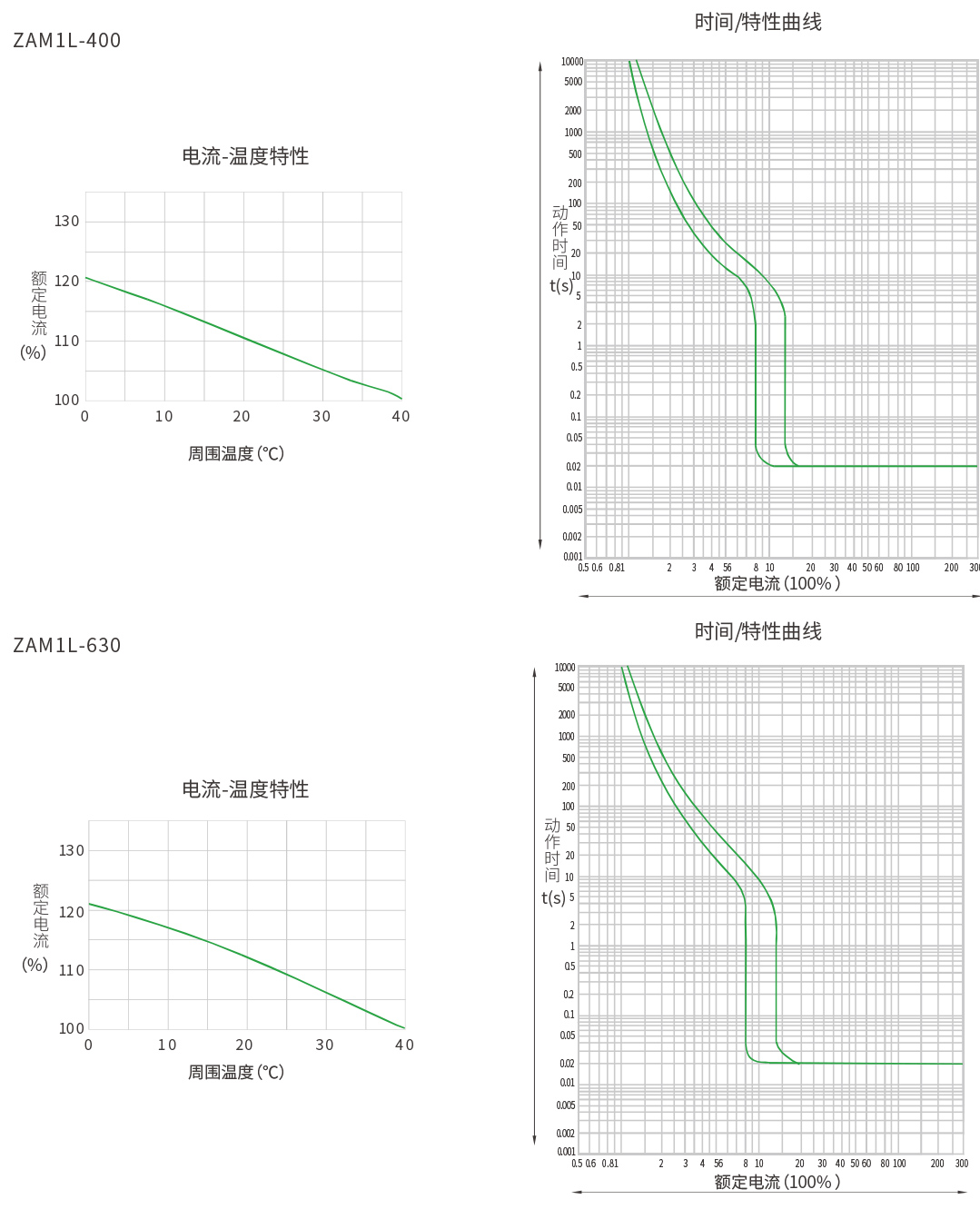

断路器特性曲线

结构与特点

本系列漏电断路器主要由操作机构、复式脱扣器（或瞬时脱扣器）、触头、灭弧室、零序电流互感器、电子组件板、漏电脱扣器、试验装置等组成。全部零件安装在一个塑料外壳中。

当被保护线路中有漏电或人身触电时，只要漏电电流达到动作值，零序电流互感器的二次绕组就输出一个信号，经电子组件板放大，使漏电脱扣器动作切断电源，从而起到漏电和触电保护作用。

当被保护线路中电源端 N 线断线以后，若负载不平衡会造成零点漂移 - 此时单相用电设备会处于欠压或过压状态。N 相断线保护控制器检测各相电压，当相电压达到断路器的设定值 (75V ＜ U≤170V±5% 或是 U≥280V±5%)。控制器延时发出动作指令，断路器脱扣切断电路，保护用电设备、保证人身安全。

常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作。

额定剩余动作电流值、脱扣时间值 , 根据实际情况现场可调。

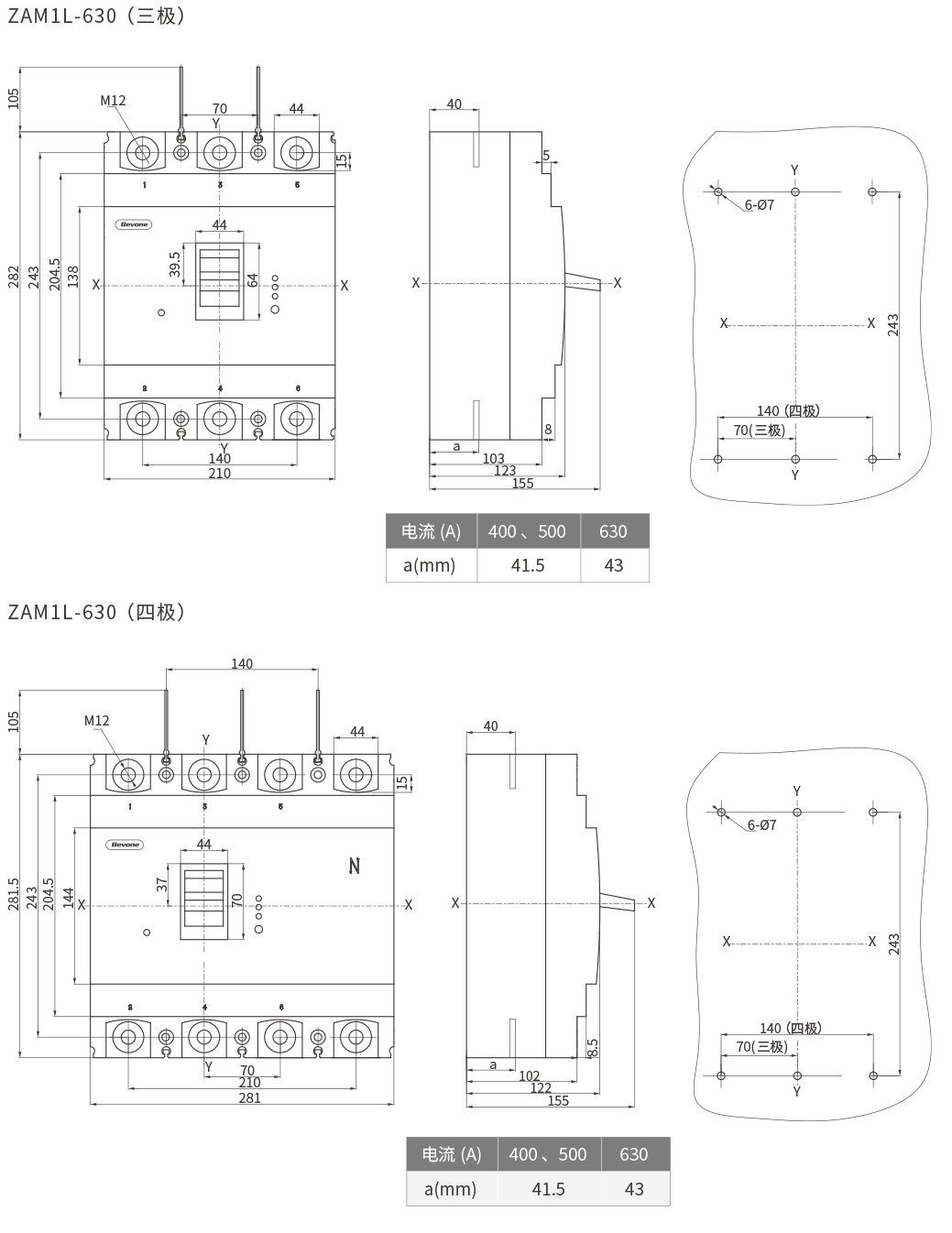

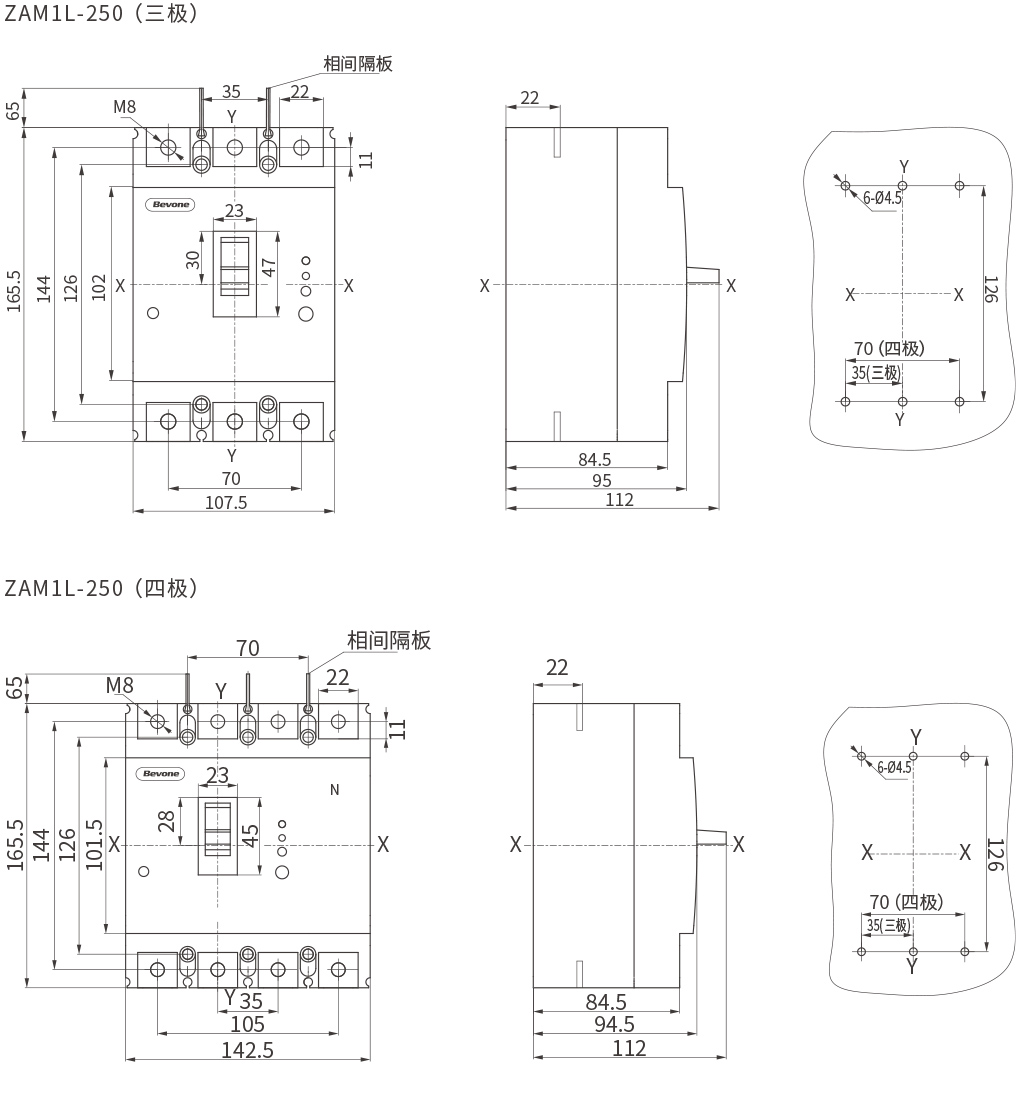

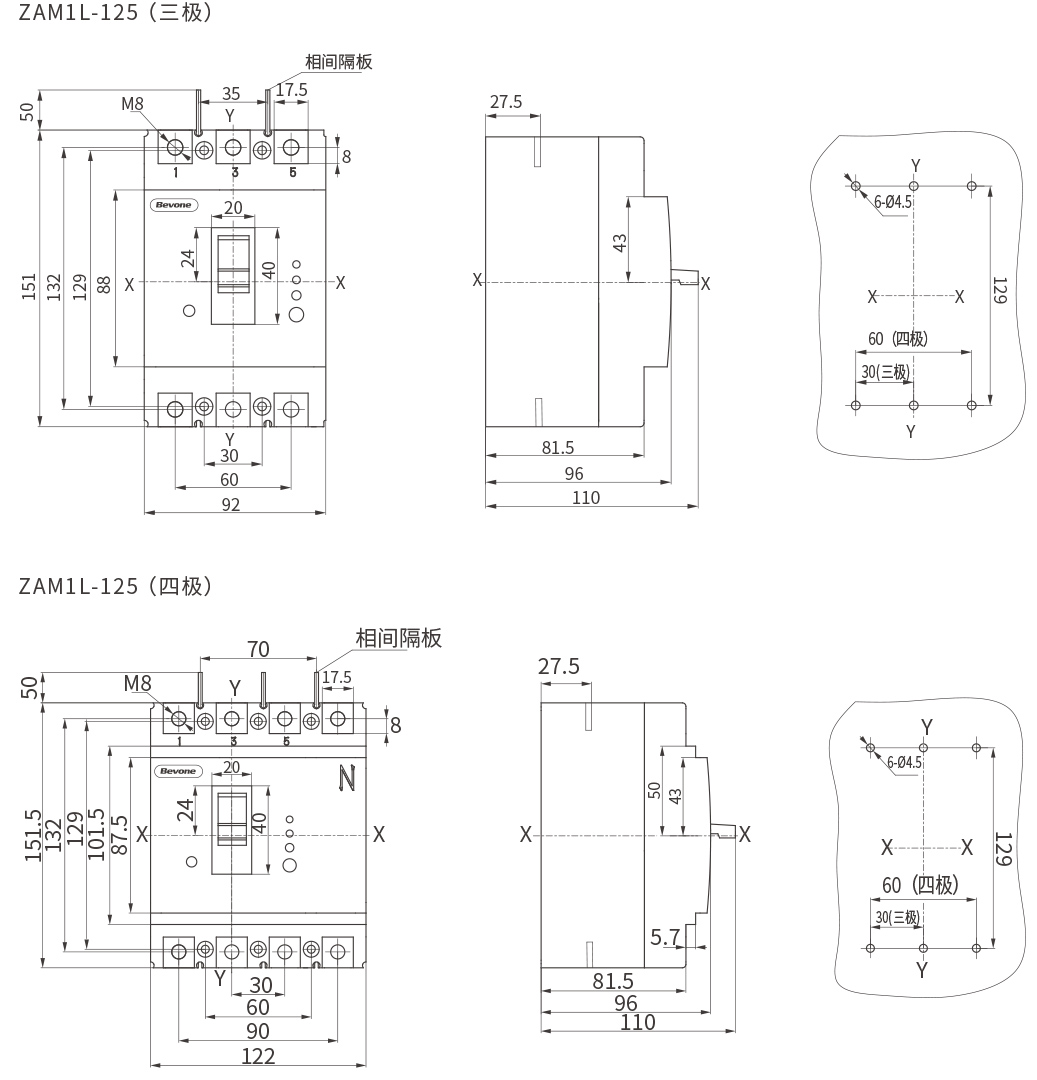

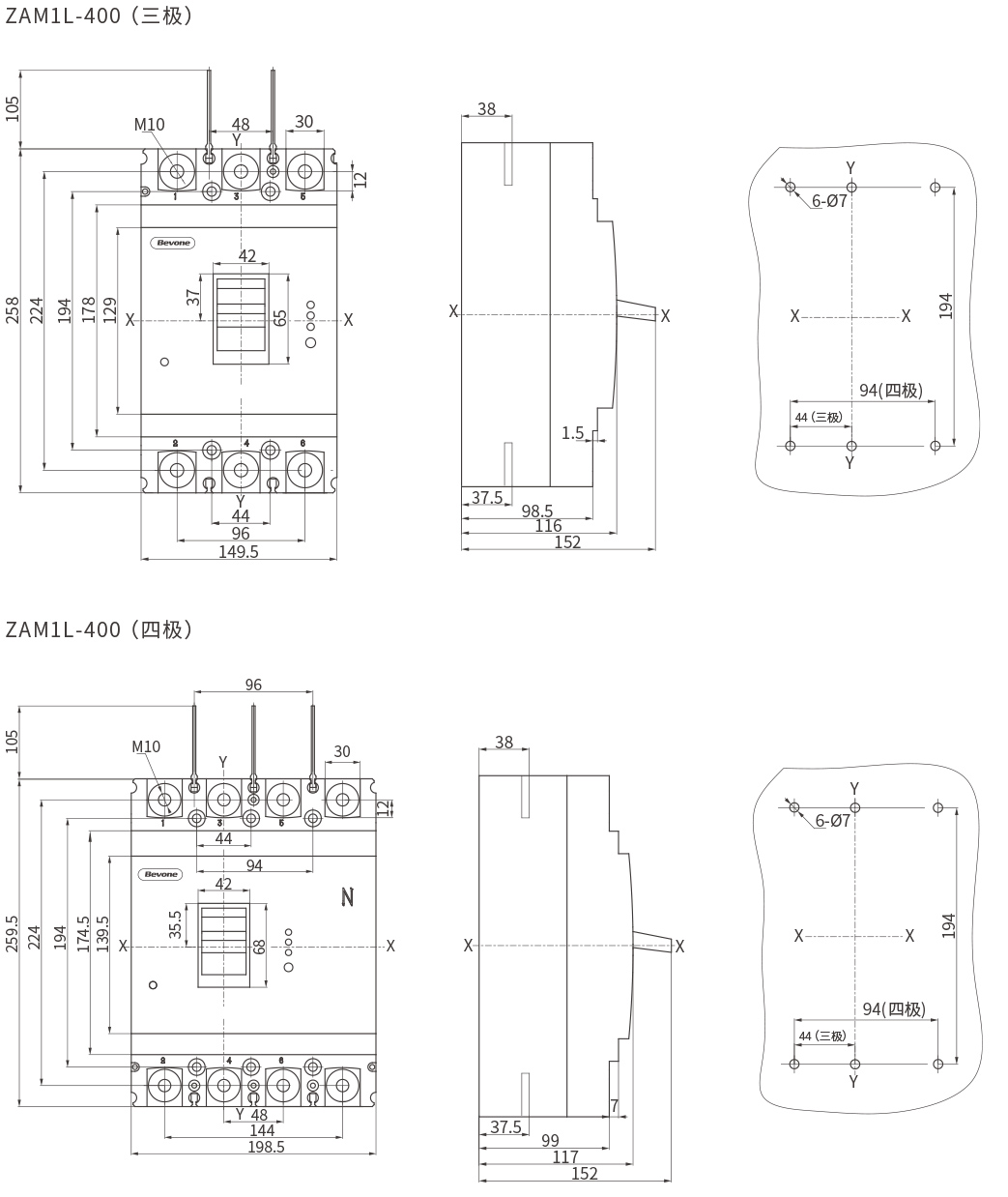

安装与使用

断路器内部附件安装方便，不用拆卸中盖，打开面盖即可安装。

安装前应检查漏电断路器的外壳、手柄、接线端子等是否损坏，并核实铭牌上的技术数据是否和被保护设备相一致。

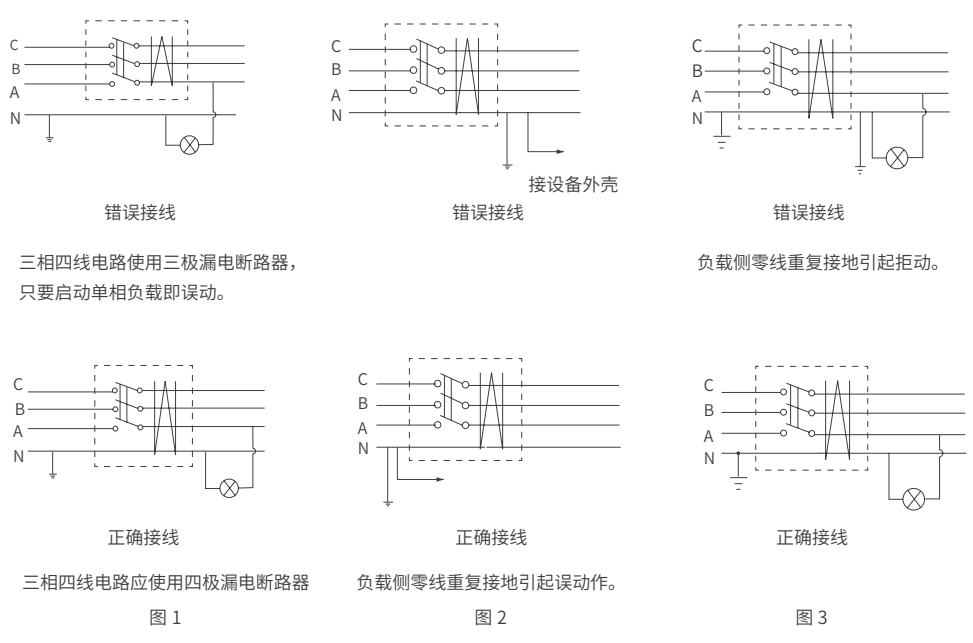

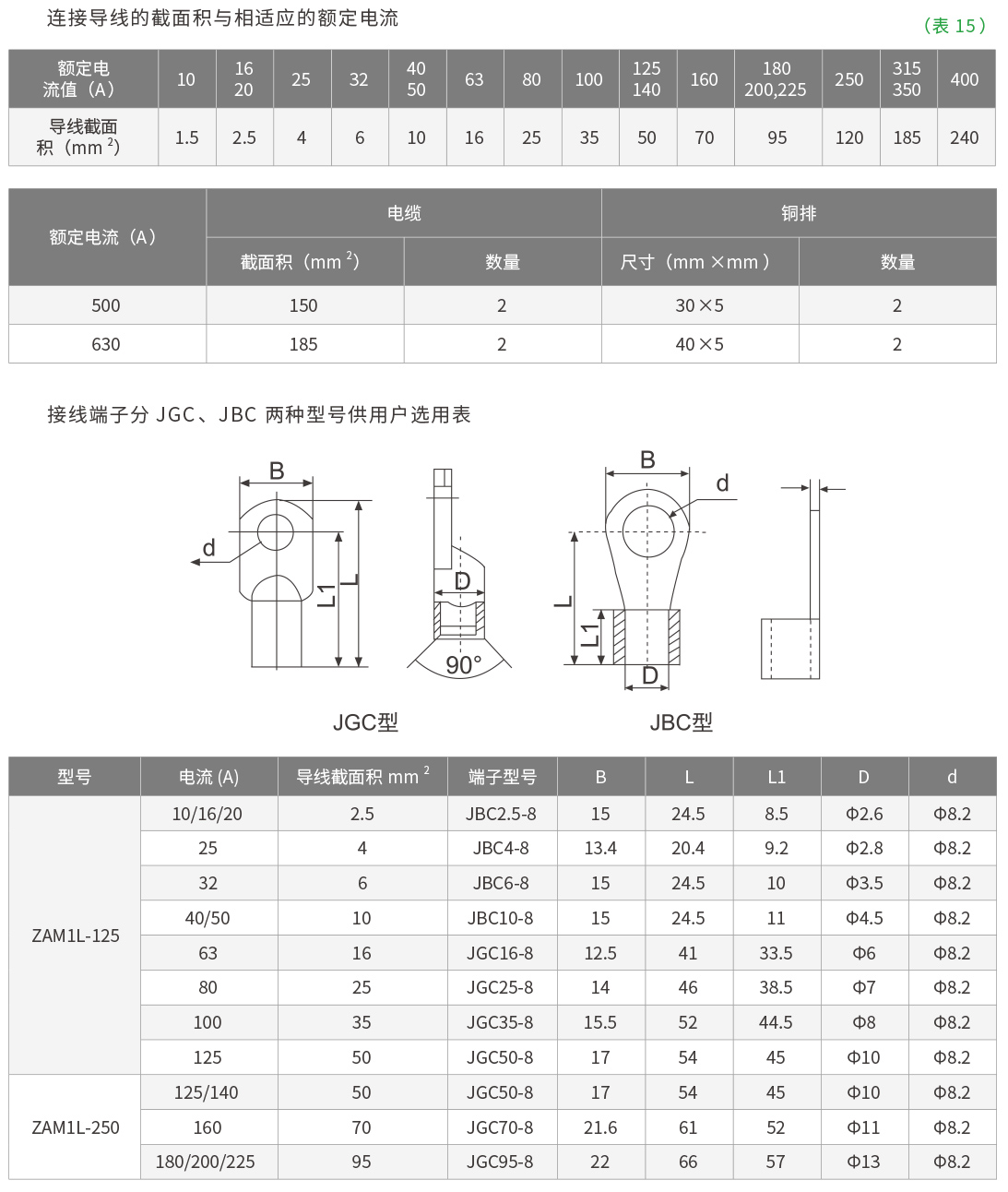

漏电断路器必须按规定安装，1、3、5 表示电源端，2、4、6 表示负载端，N 表示中性极。

漏电断路器在出厂时，操作手柄处于自由脱扣位置 ( 中间位置 )，如要“分”闸或“合”闸。应先将操作手柄板至“分”的位置．使操作机构“再扣”后，才能进行“分”闸或“合”闸操作。

漏电断路器的漏电动作电流可由用户自由整定，用户可将拨码拨至需要的位置，但必须将拨码拨到尽头；其余额定电流、过载和短路特性均由制造厂整定，请用户不要随意调整。

注：严禁出线端、相间进行绝缘测试

用户在新安装或在使用过程中。至少每个月按“试验按钮”一次。以检查漏电断路器的可靠性。若按下“试验按钮”漏电断路器不能分断，则表示漏电保护功能已失。

漏电断路器自动跳闸后，必须查明原因。排除故障后方可送电。

漏电报警单元模块
